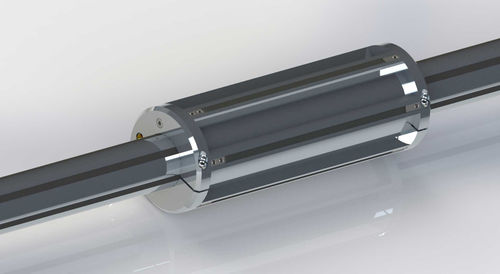

Adaptador para eje expansible Adaptadores para Ejes Expansibles

Resumen
Manguitos adaptadores para permitir que ejes expansibles o barras fijas acepten distintos diámetros interiores de bobina. Diseñados para cambios rápidos y sujeción segura al convertir mandriles y bobinas. El montaje puede realizarse sobre un eje expansible neumático de menor diámetro o sobre una barra de acero. La sujeción se obtiene por expansión del eje interior o mediante una abrazadera mecánica.

Aplicaciones

• Procesos industriales de desbobinado y rebobinado en packaging, artes gráficas, papel y textil.
• Conversión de ejes expansibles para aceptar diferentes diámetros de núcleo, garantizando un apriete rápido y repetible.

Diámetros estándar / Rangos de expansión

• Por diámetro interior de bobina Ø69–Ø148 mm — Rango de expansión Ø148–Ø157 mm.
• Por diámetro interior de bobina Ø75–Ø148 mm — Rango de expansión Ø148–Ø157 mm.
• Por diámetro interior de bobina Ø34–Ø75 mm — Rango de expansión Ø75–Ø79 mm.

Montaje y métodos de sujeción

• Por expansión del eje interior: el manguito se monta sobre un eje expansible neumático; la expansión del eje base proporciona la fuerza de sujeción.
• Por abrazadera: el manguito incorpora una abrazadera que se cierra alrededor del eje base (la base puede ser una barra fija de acero).

Fabricación y materiales
Dimensiones especiales y versiones a medida disponibles bajo pedido. Algunos modelos están fabricados en aluminio según referencia para proporcionar sujeción precisa y rápida en líneas industriales.

Características / especificaciones técnicas

• Función: adaptar ejes expansibles a distintos diámetros interiores de bobina/núcleo.
• Conversiones comunes: Ø34 → Ø75 mm, Ø69 → Ø150 mm.
• Grupos de diámetros interiores estándar: Ø34–Ø75 mm, Ø69–Ø148 mm, Ø75–Ø148 mm.
• Rangos de expansión documentados: Ø75–Ø79 mm, Ø148–Ø157 mm (según modelo).
• Métodos de sujeción: expansión interior (neumática) o abrazadera mecánica.
• Opciones de montaje: sobre ejes expansibles neumáticos o sobre barra de acero fija.
• Materiales: aluminio (según modelo).
• Marca: EJEMATIC
