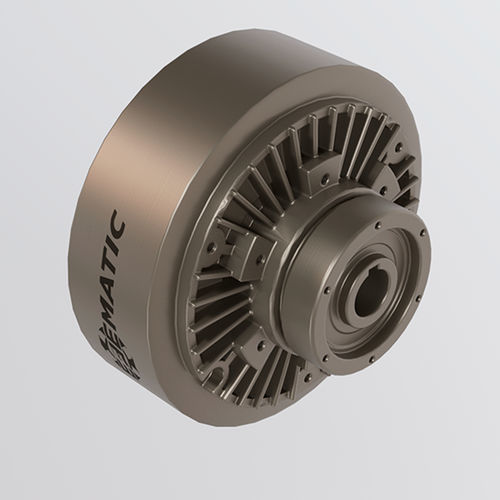

Embrague de polvo CTS-PCL series

magnéticopara el control de la tensióncon cojinetes

Resumen
Embrague eléctrico por partículas magnéticas diseñado para el control preciso de la tensión de la banda en procesos de rebobinado y desenrollado. El par se modula mediante la atracción y liberación de partículas magnéticas. La integración de sensores permite automatizar el control de tensión para diámetros de bobina pequeños y grandes.

Funcionamiento
Se requiere alimentación de 24 V CC. El embrague acepta una entrada de control 0–10 V, que puede ajustarse mediante potenciómetro o mediante electrónica de control basada en PWM que procesa las señales de los sensores y modula el par para regular la tensión en tiempo real.

Ensamblaje

• Versiones para ejes con doble apoyo (dos apoyos).
• Versiones para montaje en voladizo (eje cantilever).
• Accesorios de montaje y variantes en acero inoxidable disponibles según la aplicación y el entorno.

Control de tensión de la banda

• Control en lazo abierto: regulación manual por el operario o control mediante sensor de diámetro de bobina; sin corrección automática por feedback.
• Control en lazo cerrado: uso de bailarinas o células de carga para medir la tensión y compararla con una consigna, permitiendo correcciones automáticas y mayor estabilidad del proceso.

Especificaciones técnicas

• Tensión de alimentación: 24 V CC.
• Entrada de control: 0–10 V o compatible con PWM.
• Principio de control de par: partículas magnéticas para una modulación fina del par.
• Interfaces de sensores: sensores de diámetro, bailarinas, células de carga.
• Modos de control: lazo abierto y lazo cerrado.
• Opciones de montaje: doble apoyo y voladizo.
• Aplicación típica: control de tensión en rebobinado/desenrollado para diferentes diámetros de bobina.

Documentación y pedido

• Ficha técnica, vistas explosivas y planos de montaje disponibles bajo pedido.
• Al pedir, indique tipo de eje, rango de par requerido y condiciones ambientales.
