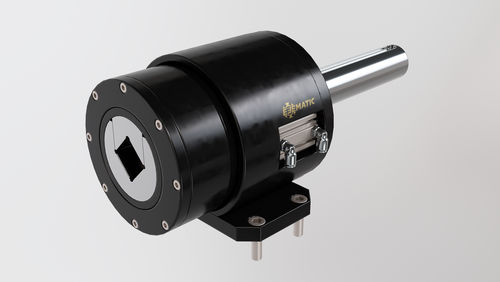

Soporte de seguridad neumático

para eje de bobinado

Descripción
Diseñado para sujetar ejes expansibles de doble apoyo y transmitir potencia, actuando como interfaz entre un motor/freno y el eje expansible porta-bobinas.

Funcionamiento

• Apertura semiautomática mediante electroválvula que acciona dos cilindros neumáticos integrados en el soporte.
• Sistema de seguridad activo con sensorización del punto de rotación que indica si la apertura es segura (función anti-apertura).
• La apertura se acciona mediante un botón o palanca ubicado en una zona cómoda para el operario.
• La zona de contacto con el eje expansible es intercambiable y con tratamiento de nitrurado gaseoso para obtener alta dureza superficial y mayor vida útil.
• Capacidad de carga mencionada en el texto de la página: 3.500 kg.

Zona de contacto y tratamiento
La zona de contacto intercambiable incorpora un tratamiento de nitrurado gaseoso que mejora la dureza superficial y la durabilidad de los componentes de desgaste.

Ensamblaje

• Montaje en brida
• Montaje en pie

Datos técnicos
Peso del soporte: no especificado
Sistema de seguridad: Anti-apertura
Máxima capacidad de carga (tabla): 2200 kg
Velocidad máxima: 1100 rpm
Máximo par: 900 Nm
Nota: en la documentación aparecen dos valores de capacidad: 3.500 kg (mención en el texto) y 2.200 kg (tabla técnica). Verifique el valor aplicable al modelo en su ficha técnica.

Características / especificaciones técnicas

• Apertura semiautomática con electroválvula que acciona dos cilindros neumáticos integrados.
• Sistema de seguridad activo mediante sensorización del punto de rotación (anti-apertura).
• Accionamiento por operador: botón o palanca en zona cómoda.
• Zona de contacto intercambiable con nitrurado gaseoso para mayor dureza superficial y vida útil.
• Capacidad indicada en el texto: 3.500 kg; capacidad máxima en la tabla técnica: 2.200 kg — verificar en la ficha del modelo.
• Velocidad máxima: 1100 rpm.
• Máximo par: 900 Nm.
• Opciones de montaje: montaje en brida, montaje en pie.
