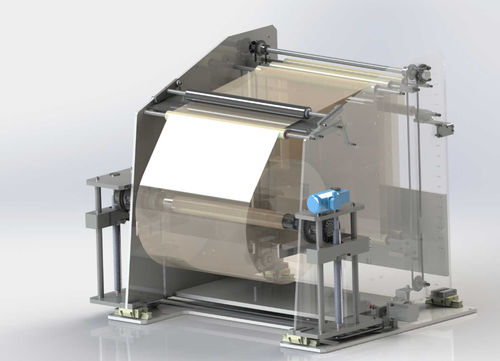

Desbobinador de film

de film plásticode tejidosmanual

Descripción general Módulos desbobinadores independientes y versátiles diseñados para ser montados delante de líneas de producción de banda flexible. Usabilidad sencilla y segura para el operario. Configuraciones según requerimientos a medida, con modelos de alta producción disponibles con empalme automático para eliminar tiempos muertos y paradas de máquina.

Funciones clave

• Módulos desbobinadores independientes para integración flexible en líneas de producción
• Configuraciones disponibles para distintas necesidades productivas, incluyendo modelos con empalme automático para operación continua
• Diseñados para un uso simple y seguro con mínima formación del operario

Tipos de desbobinadores

• Con porta-bobinas de doble apoyo — para pesos de bobina medios a altos (entre 150 y 1000 kg)
• Con porta-bobinas en voladizo (cantilever) — para pesos de bobina medios a bajos (entre 0 y 150 kg)

Dimensiones generales Existen medidas estándar; otras dimensiones pueden evaluarse por el equipo técnico para verificar su viabilidad.

Estructura Bancadas fabricadas en hierro o acero inoxidable de 20 mm de grosor, trianguladas con refuerzos para conseguir máximo momento de inercia en las tres direcciones espaciales.

Carga y descarga de bobinas El elevador de bobinas emplea un sistema de doble brazo accionado por tornillos sin fin, posicionado y engranado a cada lado de las bancadas. El elevador recoge el eje expansible y la bobina del suelo, los eleva a la altura requerida y desplaza la bobina a lo largo de los brazos hasta los soportes de seguridad, aumentando la seguridad, reduciendo el esfuerzo del operario y acelerando los tiempos de cambio.

Enhebrado Las bancadas incluyen ventanas de acceso estratégicamente situadas para facilitar la manipulación de la banda. La parte móvil de la bailarina incorpora un mecanismo de elevación y bloqueo que permite elevar y asegurar la bailarina para el enhebrado sin agacharse, reduciendo el esfuerzo del operario y los tiempos de preparación.

Alineador de banda Disponible en versiones automáticas y manuales. Incluye sensor de posición horizontal, servo de desplazamiento axial y bancadas móviles con rango de ajuste ±50 mm coordinadas por electrónica de control de alta precisión para mantener continuamente la posición correcta de la banda.

Mesa de empalme Mesa de empalme manual con pinza para la banda que asegura una sujeción firme, permitiendo al operario preparar empalmes con comodidad y precisión.

Control de tensión Sistema automático de control de tensión que incluye bailarina lineal, sensor de distancia, electrónica de control y freno electromagnético. La posición de la bailarina se supervisa y ajusta mediante un algoritmo P&D que regula la potencia del freno para mantener una tensión constante de la banda y un déroulado estable.

Empalme automático Unión continua durante el proceso de desenrollado con opciones de empalme a registro para un alineamiento perfecto. La tecnología de empalme a testa evita el aumento de espesor de la banda, garantizando continuidad para procesos de alta precisión y minimizando tiempos de paro de la máquina.

Características / especificaciones técnicas

• Familia de producto: Desbobinadores a medida
• Espesor del bastidor: 20 mm (hierro o acero inoxidable)
• Refuerzo del bastidor: triangulado para alto momento de inercia
• Tipos de porta-bobinas: doble apoyo y cantilever
• Capacidad de bobina (orientativa): cantilever 0–150 kg; doble apoyo 150–1000 kg
• Rango de ajuste alineador de banda: ±50 mm (desplazamiento axial)
• Componentes control de tensión: bailarina lineal, sensor de distancia, electrónica de control, freno electromagnético; controlado mediante algoritmo P&D
• Empalme: mesa de empalme manual con pinza; empalme automático a testa disponible con opción a registro
• Elevador de bobina: doble brazo con tornillos sin fin para carga/descarga segura y transferencia a soportes de seguridad
• Dimensiones estándar disponibles; otras dimensiones evaluadas por viabilidad técnica
