Prisma de Pellin-Broca

de vidrio BK7de sílice fundida

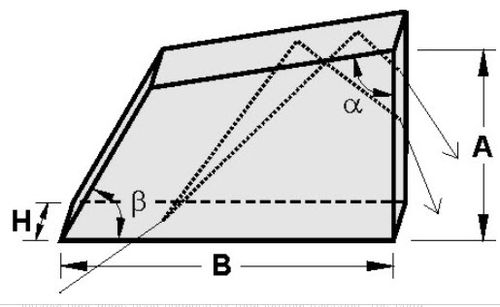

Pérdida extremadamente pequeña para el haz polarizado p Separado por la longitud de onda de luz es convenientemente girado por el ángulo de 90° con la desviación mínima Los prismas UVFS proporcionan una separación de 1,26° entre 532 y 1064 nm En un prisma Pellin-Broca, un prisma de dispersión ordinario se divide por la mitad a lo largo de la bisectriz del ángulo del ápice. Utilizando un prisma de ángulo recto, las dos mitades se unen para crear un prisma dispersante con una curva interna de ángulo recto obtenida por reflexión interna total. La viga de entrada se desvía en un ángulo de 90° con respecto a su dirección inicial
