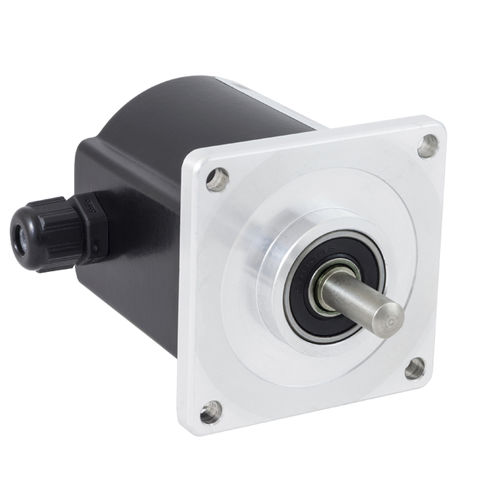

Encoder rotativo incremental RE620 series

ópticocon brida cuadradade aluminio

La gama de codificadores incrementales de brida cuadrada incluye la serie RE620, con un diámetro de máscara de centrado de 31,75 mm, compatible con la norma internacional SIZE25, y la serie RE650, con un diámetro de máscara de centrado de 50 mm. Ambos tipos están alojados en una caja de metal. El tipo de conexión y la posición pueden elegirse entre diferentes opciones, así como los formatos de las señales de salida y los diámetros de los ejes. El número de impulsos por revolución va de 2 a 12500. La opción de impulso de referencia cero está disponible para ambas series (tipo RE621 - RE651). ESPECIFICACIONES TÉCNICAS - Alimentación de tensión 5/30 Vcc - Consumo de energía 30/80 mA -Frecuencia máxima de conteo 100 KHz - 200 KHz para ppr > 1250 -Salida del conector axial o radial, equipado con la parte voladora -Salida del cable axial o radial, cable de 3 m de longitud (longitud de cable de 1 m con salida de conductor de línea) -Señales de salida: Colector abierto NPN, push-pull, conductor de línea de 5 Vcc (suministro 5/30 Vcc), conductor de línea de 5/30 Vcc (suministro 5/30 Vcc) -Protección contra el cortocircuito y la inversión de polaridad -Caja de aluminio -Grado de protección IP65 (opcional IP66 con junta tórica montada en el eje)
