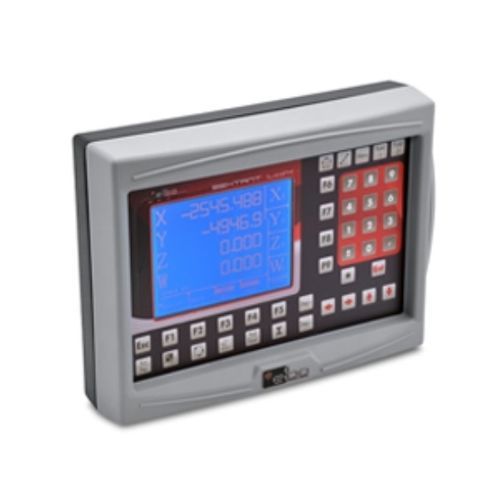

Indicador de posición SEXTANT TP

digitalpara montaje sobre panelpara máquina herramienta

Resolución: 0.5 - 1 - 2 - 5 - 10 micras Ejes: X - Y - Z - W Visualizador de la serie SEXTANT, está dedicado al taladro radial. Basta con instalar una escala sobre la bandera y un codificador sobre la columna, para transformar el taladro radial en una máquina normal de coordenadas X, Y. El software del visualizador convierte los datos de la fabricación realizada en coordenadas polares (radio y ángulo) que llevados a cero, en secuencia, permiten realizar la fabricación previamente programada en coordenadas cartesianas (X, Y). Resultante de un modelo para fresado, mantiene todas las funciones, orígenes, ciclos de taladros sobre círculo, sobre línea, sobre molde etc. -99 orígenes de trabajo -99 herramientas -20 programas/pieza (2000 bloques/prog.) -Conversión mm/in -Conversión absoluta/incremental -Compensación de errores lineales -Compensación de errores no lineales -Hasta 200 puntos por cada eje -Puede visualizar el eje de 4° en grados -Funciones avanzadas: - agujeros en brida - agujeros y arco - agujeros en línea y rejilla -Medida de ángulos -Radio/diámetro -Centrado de piezas -Suma de ejes configurable -Centrado de brida -Salida serie RS232 -Software de actualización -Menú gráfico de ayuda al usuario -Peso: 2,5 Kg -Fuente de alimentación: 115 + 230 Vca; 50-60 Hz; 30 VA
