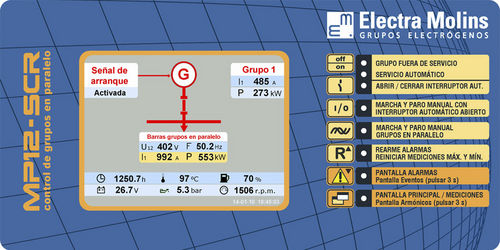

Cuadro de mando para grupo electrógeno MP12-SCR

automático

El cuadro MP12-SCR es un cuadro de arranque y sincronización automática del grupo electrógeno para trabajar en paralelo con otros grupos, al recibir una señal de arranque. Esta señal de arranque procede normalmente de un equipo de control de conmutación del tipo CON-2012 que, controla la red y da dicha señal de arranque a los grupos cuando se produce un fallo de red. El equipo MP12-SCR emplea un método rápido de arranque y sincronización denominado "eje eléctrico". Este método consiste en que los grupos realizan el ciclo de arranque teniendo cerrado el interruptor automático de potencia. De esta forma, mediante una corriente de excitación controlada, se produce la sincronización de los alternadores de forma simultánea al proceso de arranque de los motores diésel, con lo cual se logra la máxima rapidez. No obstante, el usuario puede programar el funcionamiento del cuadro para que la sincronización y puesta en paralelo sea por el "método clásico": Se arrancan los grupos con los interruptores de potencia abiertos, se conecta a barras el primer grupo en estar disponible y los otros se van sincronizando y conectando sucesivamente a barras de forma automática. Una vez arrancados y sincronizados en paralelo todos los grupos, se da una señal de servicio disponible en barras al equipo de control de conmutación para que éste proceda a conectar la carga a los grupos.
