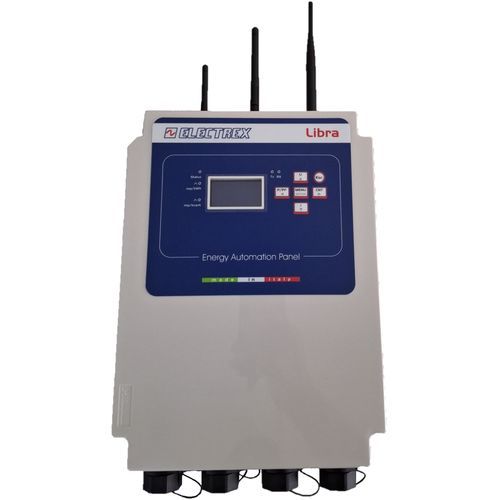

Sistema de supervisión de potencia LIBRA CCI UPS

de temperaturade humedadde tensión

Descripción general
Sistema integrado y ampliable de monitorización y control para plantas de generación. Diseñado para cumplir CEI 0-16 anexos O y T y las resoluciones ARERA 540/2021/R/EEL y 385/2025/R/EEL, que exigen un Controlador Central de Planta (CCI) con limitación de potencia activa bajo comando externo del DSO (PF2) para plantas fotovoltaicas y eólicas ≥100 kW conectadas a la red MT.

Medición y normativa
Analizador de energía integrado con clase de precisión de medida ≤ 0,2 según CEI 0-16:2025-04, anexo O (normativo), apartado O.13.2.1.

Funciones principales

• Análisis de calidad de la energía conforme a EN 50160 y EN 61000-4-30
• Monitoreo de parámetros ambientales
• UPS integrado para garantizar alimentación local ininterrumpida de funciones críticas

Comunicación y conectividad

• Ethernet con tres puertos dedicados
• Módem integrado 2G/3G/4G (LTE Cat.1)
• Módulo GPS/GLONASS integrado con antenas externas
• Antenas externas suministradas para módem y GPS
• Paso de red entre RJ45 Ethernet y RS485 para comunicación Modbus con dispositivos Electrex en la subred RS485

Características adicionales

• Reloj/calendario astronómico perpetuo con respaldo de batería
• Memoria no volátil para datos históricos
• Medición de armónicos individuales hasta el orden 51
• Detección y registro de caídas, sobretensiones e interrupciones de tensión
• Servidor web integrado para visualización en tiempo real y datos históricos
• Cinco entradas digitales optoaisladas para monitoreo de estado y conteo de pulsos
• Tres salidas digitales por relé para estado o pulso (otras versiones disponibles)
• Módulos de expansión opcionales con E/S adicionales y hasta 8 entradas para sensores ambientales Electrex
• Actualización remota de firmware
• Pantalla gráfica FSTN y dos LED de calibración

Conexiones e instalación
Los conectores para transformador de corriente, alimentación y tensiones son polarizados, permitiendo una instalación rápida y sin errores (plug-and-play).

Contenido del paquete

• Un conector hembra de 5 polos para cableado de tensión y alimentación
• Un conector hembra de 6 polos para conexiones de transformador de corriente con cable de 2 m
• Antenna 4G externa para el módem integrado con cable de 5 m
• Antenna magnética GPS/GLONASS suministrada con cable RG174 de 5 m

Especificaciones técnicas

• Modelo: LIBRA CCI UPS
• Manufacturer: Electrex
• Clase de precisión de medida: ≤ 0,2
• Alimentación: 230 Vac
• Dimensiones: 236 × 316 × 190 mm
• Ethernet: 3 puertos dedicados
• Módem celular: 2G/3G/4G, LTE Cat.1
• Posicionamiento: módulo GPS/GLONASS con antena externa
• Medición de armónicos: hasta el orden 51
• Entradas digitales: 5 optoaisladas (monitoreo de estado y conteo)
• Salidas digitales: 3 salidas por relé (estado/pulso)
• Expansión: módulos E/S opcionales y hasta 8 entradas para sensores ambientales
• Reloj/calendario: astronómico perpetuo con batería
• Pantalla: FSTN gráfica
• Memoria: no volátil
• UPS: integrado
• Firmware: actualizable de forma remota
• Conectores: polarizados para TA, alimentación y tensiones (plug-and-play)
• Accesorios incluidos: conector 5 polos, conector 6 polos con cable de 2 m, antena 4G con cable de 5 m, antena GPS/GLONASS magnética con cable RG174 de 5 m
