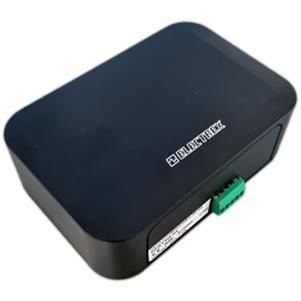

Módulo E/S digital PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485Modbus RTU

Resumen del producto
Dispositivo inteligente de entradas/salidas y sensores con 2 entradas digitales optoaisladas, 6 salidas digitales tipo transistor optoaisladas con comunes separados, bus SIO para expansión y 2 salidas por relé con contactos conmutados capaces de accionar cargas de hasta 250 VAC / 2 A (resistivas). Las entradas digitales incluyen un filtro antirrebote programable (apto para conteo de pulsos o indicación de estado remota). Las salidas digitales están calificadas 27 VDC / 27 mA (DIN 43864) y pueden configurarse para alarmas internas o control remoto vía Modbus. Los circuitos de E/S son autoalimentados y no requieren alimentación externa. El bus SIO permite integrar módulos E/S adicionales y sensores ambientales mediante dispositivos Milli Pro. Hasta ocho alarmas configurables pueden accionar salidas digitales y/o establecer estados en registros Modbus.

Comunicaciones y firmware
Protocolo de comunicación: Modbus-RTU sobre RS485. Firmware actualizable de forma remota.

Alimentación y caja
Tensión de alimentación: 85–265 VAC / 100–374 VDC. Respaldo opcional 12 VDC desde UPS externo. Salida auxiliar disponible: Vout 12 VDC. Caja: color gris. Dimensiones: 150 × 45 × 100 mm.

Aplicaciones típicas

• Conteo de pulsos externos
• Indicadores de estado remotos
• Accionamiento de cargas mediante relés (hasta 250 VAC, 2 A resistivos)
• Integración de E/S y sensores ambientales vía bus SIO

Especificaciones técnicas

• Código de producto: PFAPT0C-QCHG
• Modelo: PICO PRO SIO
• Entradas digitales: 2, optoaisladas, filtro antirrebote programable
• Salidas digitales: 6, tipo transistor optoaisladas, comunes separados, 27 VDC / 27 mA (DIN 43864)
• Salidas por relé: 2 contactos conmutados, hasta 250 VAC / 2 A (resistivo)
• Bus SIO: integración de módulos E/S y sensores ambientales vía dispositivos Milli Pro
• Alarmas: hasta 8 alarmas configurables (accionan salidas digitales y/o estados Modbus)
• Comunicaciones: Modbus-RTU sobre RS485
• Firmware: actualizable de forma remota
• Alimentación: 85–265 VAC / 100–374 VDC; respaldo opcional 12 VDC
• Salida auxiliar: Vout 12 VDC
• Circuitos E/S: autoalimentados (sin alimentación externa requerida)
• Caja: gris; dimensiones 150 × 45 × 100 mm
