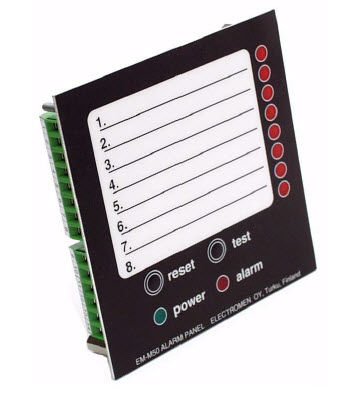

Panel de visualización de alarma EM-M50

El EM-M50 es una lógica de alarma de 8 canales adecuada para el control de alarmas en diversos procesos de automatización. El EM-M50 puede instalarse en una ranura estándar de 96*96 milímetros. Cada uno de los 8 canales puede configurarse para activarse con contacto de apertura o de cierre. Las entradas pueden ser controladas también con señal de voltaje. La salida de indicación muestra el estado de la entrada en tiempo real para que la unidad sea transparente. Las salidas de indicación también se pueden invertir, luego la salida se invierte en comparación con la entrada. La lógica de alarma funciona de la siguiente manera. Cuando se detecta la señal de falla, la luz indicadora del canal particular comienza a parpadear y el relé de alarma de grupo y la salida de alarma da una alarma. Si se elimina el fallo causante de la alarma, la alarma permanece. La alarma sólo se puede eliminar con el botón de reinicio. Cuando se reconoce la alarma, se elimina la alarma de grupo, la luz de indicación permanece encendida hasta que la situación de entrada se haya normalizado. Así que la alarma nueva parpadea y la vieja permanece encendida. La entrada de alarma puede retrasarse de 0,5 a 4 segundos. La salida de alarma puede retardarse de 0 a 10 segundos. El retardo es el mismo para todos los canales. El funcionamiento de la unidad se puede verificar con el botón de prueba. El EM-M50 también está equipado con entradas de prueba y restablecimiento. Con estas entradas se pueden conectar varias unidades en paralelo para formar grupos. El relé de alarma de grupo se desactiva cuando se produce una alarma, por lo que una falla en la tensión de funcionamiento también causa una alarma. La entrada de tensión de funcionamiento está protegida contra sobretensiones y tensiones inversas.
