Módulo de codificador rotativo MDB20

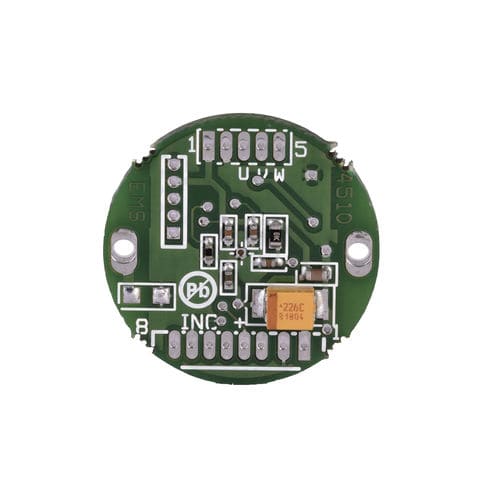

El módulo magnético de codificación MDB20 tiene un sensor de precisión que tiene un elemento Hall integrado para escanear un imán Dipole permanente. El propio sensor genera tensiones de Seno y Coseno de amplitud constante que se utilizan para cálculos de ángulos. Estas señales de Seno y Coseno son interpoladas para obtener las señales Incremental o Absoluta con resoluciones de hasta 14 bits por rotación. El módulo MDB20 es un conjunto de PCB de 20 mm que puede utilizarse en cualquier diseño pequeño con facilidad de instalación. Características sobresalientes: - Módulo de montaje de PCB circular de 20mm. - Funciona con una fuente de alimentación de 5V. - Variedad de salidas soportadas como salida Analog Sin-Cos, RS422 incremental, SSI absoluto y protocolo BiSS-C. - Soporta hasta 14 bits (16384 posiciones) por rotación - Salida absoluta e incremental. - Precisión +/- 0,5 °. - Funcionamiento de alta velocidad hasta 20000 rpm con la mejor resolución. - 3600 CPR también disponible para dar resoluciones angulares más fácil para cálculos matemáticos.
