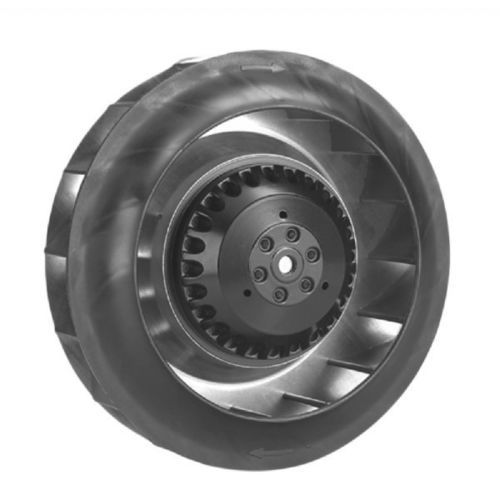

Ventilador AC EA series

de alta eficaciade alta presiónde alto caudal

Resumen
Diseñados para aplicaciones de transporte de aire en ingeniería donde la alta fiabilidad, el gran caudal, la alta presión estática y el espacio de instalación limitado son factores clave. La serie EA incluye impulsores motorizados de geometría con álabes curvados hacia atrás y protección térmica integrada, disponibles en una amplia gama de diámetros y longitudes.

Especificaciones

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: Flujo máximo 5.33 m³/min / 188 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: Flujo máximo 5.33 m³/min / 188 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: Flujo máximo 7.8 m³/min / 274 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: Flujo máximo 8.3 m³/min / 290 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: Flujo máximo 8.5 m³/min / 300 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: Flujo máximo 10.4 m³/min / 370 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: Flujo máximo 7.0 m³/min / 247 CFM; Protección térmica; Impulsor curvado hacia atrás (variante F)
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: Flujo máximo 15.0 m³/min / 530 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: Flujo máximo 12.3 m³/min / 434 CFM; Protección térmica; Impulsor curvado hacia atrás (variante F)
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: Flujo máximo 15.6 m³/min / 550 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: Flujo máximo 19.2 m³/min / 680 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: Flujo máximo 22.0 m³/min / 770 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: Flujo máximo 15.5 m³/min / 547 CFM; Protección térmica; Impulsor curvado hacia atrás (variante F)
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: Flujo máximo 24.0 m³/min / 850 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: Flujo máximo 19.3 m³/min / 681 CFM; Protección térmica; Impulsor curvado hacia atrás (variante F)
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: Flujo máximo 33.0 m³/min / 1165 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: Flujo máximo 46.5 m³/min / 1645 CFM; Protección térmica; Impulsor curvado hacia atrás
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: Flujo máximo 53.8 m³/min / 1900 CFM; Protección térmica; Impulsor curvado hacia atrás

• Nos reservamos el derecho a cambiar los datos sin previo aviso.
• El rendimiento indicado está sujeto a una tolerancia del 10 %.
• Modelos disponibles en 115V y 230V. Funcionamiento posible a plena frecuencia (50Hz o 60Hz).

Características técnicas

• Tipo de producto: ventiladores centrífugos AC / impulsores motorizados
• Diseñado para alta fiabilidad, alto caudal, alta presión estática y espacio de instalación limitado
• Tipo de impulsor: impulsor curvado hacia atrás
• Protección: protección térmica en todos los modelos listados
• Opciones de tensión: 115V y 230V
• Frecuencia: 50Hz o 60Hz
• Rango de caudal (tabla): aprox. 5.33 a 53.8 m³/min (188 a 1900 CFM)
• Gama de modelos: EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (y variante F), EA22070 (y variante F), EA22569, EA22585, EA22599 (y variante F), EA25098 (y variante F), EA31515, EA36017, EA40017
