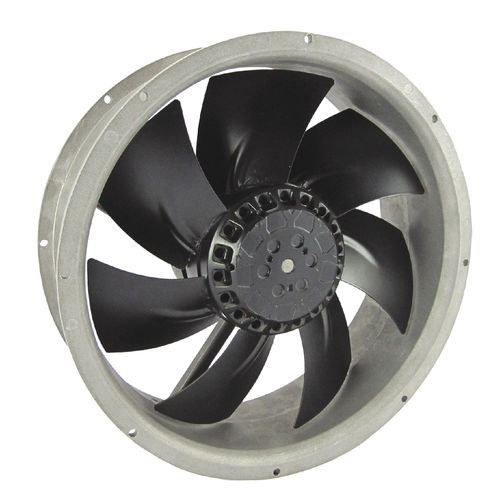

Ventilador de alta presión ED series

resistente al aguawashdownaxial

Resumen del producto
Ventiladores DC sin escobillas IP68/IP69K, axiales y centrífugos, diseñados para entornos agresivos y lavados a alta presión. La gama abarca desde unidades compactas de 40 x 40 x 28 mm hasta grandes ventiladores axiales Ø254 x 89 mm y varios modelos centrífugos con impulsores curvados hacia atrás. Aplicaciones típicas: armarios y equipos que requieren protección contra infiltraciones y lavado.

Ventiladores axiales DC IP68 / IP69K - Modelos y datos clave (representación en tabla)
ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — Ventilador DC sin escobillas. IP68 / IP69K.
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — Ventilador DC sin escobillas. IP68 / IP69K.

Ventiladores centrífugos DC IP68 / IP69K - Modelos y datos clave (representación en tabla)
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — Impulsor curvado hacia atrás. IP68 / IP69K.

Notas

• Nos reservamos el derecho a modificar los datos sin previo aviso.
• Las prestaciones están sujetas a una tolerancia del 10%.

Especificaciones técnicas

• Grado de protección: IP68 e IP69K (protección contra líquidos y lavados de alta presión).
• Tipos de ventilador: ventiladores axiales DC sin escobillas y ventiladores centrífugos DC sin escobillas con impulsores curvados hacia atrás.
• Familias de modelos: ED2589, ED1551, ED1238 (incl. variantes Mark 2 / Mark 3), ED1225 (Mark 2), ED9238, ED9225, ED8038, ED8032, ED8025, ED6025 (incl. Mark 2), ED4028, ED250110, ED225099, ED221071, ED175069, ED175067, ED133091.
• Rangos de tamaño (axial): de 40 x 40 x 28 mm hasta Ø 254 × 89 mm. (centrífugo): Ø 133 x 91 mm hasta Ø 250 x 110 mm.
• Rango de caudal de aire: aproximadamente 0.7 a 28.3 m3/min (≈ 24.5 a 1,000 CFM) según el modelo.
• Aplicaciones típicas: refrigeración de armarios y equipos en entornos agresivos que requieren protección IP68/IP69K (lavado, protección contra infiltraciones).
• Notas: los datos de rendimiento pueden variar; tolerancia ±10% y datos del producto sujetos a cambio.
