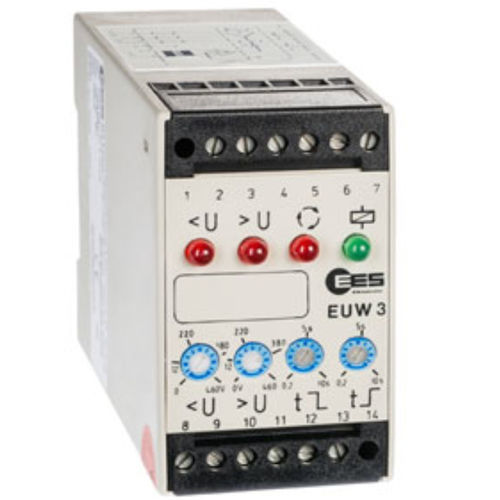

Relé de vigilancia de subtensión EUW 3

de sobretensiónde fasestrifásico

El EUW 3 supervisa redes trifásicas en subtensión y sobretensión, en las que ambos puntos de conmutación pueden ajustarse independientemente entre sí. Debe evitarse la sobretensión. La supervisión se realiza por separado para cada fase, de modo que se reconoce la asimetría real o incluso el fallo de una fase. Además, se supervisa el sentido de giro (secuencia de fases) y la rotura del hilo neutro. Cada error se muestra mediante el encendido del LED rojo correspondiente. En el funcionamiento normal, el relé de salida se activa y se enciende la luz de alimentación (LED verde). En caso de fallo, así como en caso de pérdida de la tensión de alimentación, el relé se desconecta y la luz de funcionamiento se apaga. La histéresis insertada evita el cambio permanente de estado mediante la variación de la tensión de medición alrededor de un punto de conmutación. Con los retardos de respuesta y de desconexión ajustables por separado, se pueden ignorar deliberadamente breves caídas de la red o asimetrías durante los procesos de conexión.
