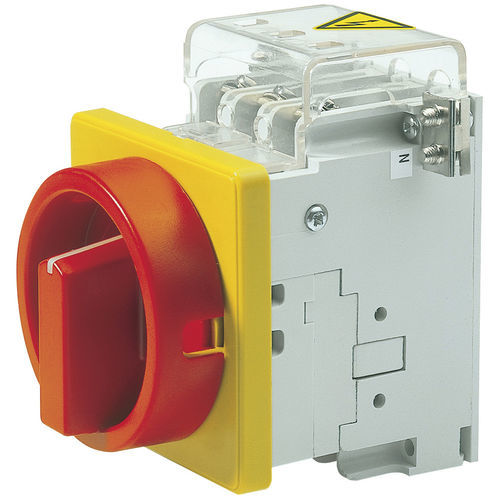

Interruptor motor EM series

rotativode levasmultipolar

Protección del motor serie EM Los interruptores de encendido/apagado se pueden suministrar en 10 rangos de ajuste de 0,3 a 16 amperios. Además de la activación térmica, el interruptor también puede suministrarse con activación magnética rápida KA o activación de baja tensión UA. El accionamiento mediante mango en T aislado se realiza mediante un robusto cerrojo de conmutación con accionamiento giratorio. En la versión con disparo por baja tensión, los interruptores EM garantizan la protección exigida en la norma DIN EN 60204 Parte 1 contra el rearranque automático cuando se restablece la corriente después de un corte de corriente. La frecuencia nominal es de 50 Hz. También se pueden suministrar interruptores para otros voltajes con una frecuencia de 50 o 60 Hz bajo pedido. Los interruptores de protección de motores de la serie MN son interruptores de leva con dispositivos de disparo por sobrecorriente térmica integrados en el interruptor. La unidad base forma la cámara de contacto con la rueda de leva para el control funcional. En caso de exceso de corriente, los bimetálicos hacen que el pestillo de conmutación se accione a través de un eje de disparo. Esta interacción permite producir una multitud de programas de conmutación con protección del motor integrada. Debido a la conmutación de los bimetálicos dentro del circuito de corriente hay 2 series diferentes en términos de los rangos de ajuste: para los interruptores de encendido/apagado, los interruptores de inversión, los interruptores de cambio de polos (1 con protección de velocidad de rotación) y los interruptores de arranque monofásicos, se han definido 12 rangos de ajuste de 0,3 a 21,5 amperios.
