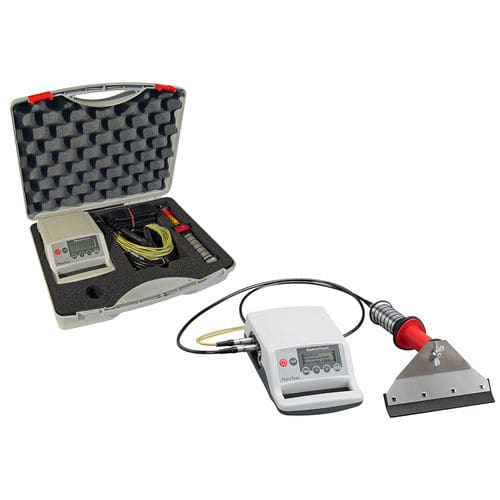

Detector de porosidad para revestimientos PoroTest 7

para conductoportátilde alta tensión

Resumen El PoroTest 7 localiza poros, pinholes y otros defectos en recubrimientos no conductores sobre sustratos conductores como acero, aluminio y hormigón. Emplea un método de alta tensión controlada para detectar de forma fiable defectos microscópicos (>20 µm) y es adecuado para calderas, bombas, depósitos, instalaciones offshore, plataformas, buques y oleoductos.

Aplicaciones

• Inspección de capas aislantes sobre bases conductoras (acero, aluminio, hormigón)
• Pruebas in situ de depósitos, bombas, tuberías y estructuras marinas/offshore
• Comprobaciones previas a la puesta en servicio y mantenimientos preventivos

Beneficios

• Detección temprana de roturas de recubrimiento que pueden causar corrosión interna o externa
• Reducción de riesgos sobre productos sensibles y reacciones químicas peligrosas
• Minimiza costes de retrabajo al identificar defectos antes del servicio

Características

• Límite de detección: defectos microscópicos >20 µm
• Margen de espesor comprobable: 30 µm a 11,3 mm (según modelo)
• Rango de tensión de ensayo: 0,5 kV a 35 kV, estabilizada electrónicamente
• Amplia selección de electrodos de prueba para aplicaciones específicas
• Guía del operario en 4 idiomas
• Alarmas óptica y acústica
• Diseño portátil, ergonómico y robusto para uso en campo
• Seguridad eléctrica conforme a VDE 0411, parte 1
• Alimentación: red eléctrica o batería recargable interna

Contenido del suministro

• Aparato detector de poros PoroTest 7 con batería integrada
• Cable de conexión unidad – electrodo
• Electrodo tipo cepillo metálico
• Cable de equipotencialidad 5 m
• Cable de alimentación
• Correa transportadora
• Manual de instrucciones
• Maletín de transporte de plástico

Especificaciones técnicas

• Límite de detección: >20 µm
• Espesores comprobables: 30 µm – 11,3 mm (dependiendo del modelo)
• Tensión de prueba: 0,5 kV – 35 kV (CC), indicación digital
• Precisión de ajuste: ±0,1 kV + 3% de la lectura
• Dimensiones/peso sonda HV: aprox. 274 mm x Ø 63 mm / 550 g; unidad de control: aprox. 225 x 150 x 85 mm / 1,4 kg
• Alarma: 90 dB, 0,1 s/poro; tono continuo en caso de cortocircuito
• Salida de señal: libre de potencial, Umax. 100 V, Imax. 0,4 A
• Batería: 4 pilas C IEC LR14 NiMH, reemplazables; autonomía a tensión máxima: P7 ≈ 20 h; P30/P35 ≈ 10 h
• Tiempo de carga: ≈ 4 h (carga rápida)
• Tensión de red: 115 V–230 V, 50/60 Hz (conmutación automática)
• Temperatura de funcionamiento: 0 °C – 50 °C; evitar condensación en la superficie
• Normas: DIN 55 670, DIN 50191 (VDE 0104), DIN EN 61010/Part 1 (VDE 0411/Part 1)
