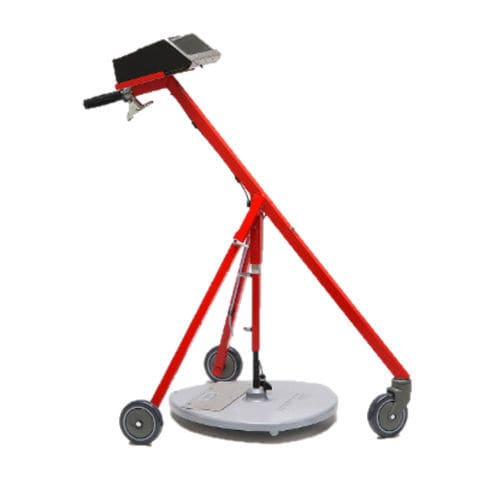

Medidor de espesores para estructura de hormigón StratoTest 4100

de carreteraportátilpor corrientes de Foucault

Descripción del producto
Instrumento de medición concebido para uso en obra en condiciones exigentes para determinar el espesor de capas no metálicas como mezclas bituminosas (asfalto), escoria de alto horno, grava y hormigón. La medición es no destructiva y está aprobada según TP D-StB 12 para la determinación de espesores individuales y totales en la construcción de carreteras. En obra se coloca una lámina de aluminio en la base de la capa de asfalto como reflector; la lámina queda integrada por la mezcla de árido y no deteriora la adherencia entre capas. A diferencia del método de extracción de testigos, este procedimiento no daña la capa construida. Los reflectores se localizan mediante un indicador de barras en el equipo o acústicamente con los auriculares suministrados.

Sondas

• N 100ST: Hasta 100 mm para la medición de la capa de rodadura
• N 400ST: Rango de medición 0–400 mm para la medición de capas base y de rodadura
• N 800ST: Sonda opcional para ampliar el rango de medición hasta 800 mm

Aplicación

• Medición no destructiva del espesor de capas no magnéticas en la construcción
• Capas de asfalto, escoria, grava y hormigón en la construcción de carreteras
• Capas de hormigón en obras de vertederos

Características

• Medición no destructiva
• Aprobado según TP D-StB 12
• Rango de medición hasta 400 mm (según sonda)
• Visualización digital directa del espesor
• Mediciones repetidas ilimitadas en el mismo punto
• Localización fácil de los reflectores (indicador de barras y acústico)

Suministro

• Equipo StratoTest 4100
• Sonda de medición N 400ST (estándar)
• Carrito plegable para medición
• Placa de calibración
• Auriculares
• Pila de bloque 9 V, tipo 6LR61
• Maletín de transporte de plástico

Rangos de medición
0 ... 40 cm · sonda N400ST estándar
0 ... 10 cm · sonda N100ST opcional
0 ... 80 cm · sonda N800ST opcional

Especificaciones técnicas

• Principio de medida: ensayo por corrientes parásitas
• Capas medibles: todos los materiales no metálicos presentes en la construcción de carreteras
• Reflectores: láminas de aluminio o placas de acero en tamaños habituales
• Rango de medición: 0 ... 40 cm (N400ST); 0 ... 10 cm (N100ST); 0 ... 80 cm (N800ST)
• Resolución: 0,1 cm para 0 ... 30 cm; 0,2 cm para 30 ... 35 cm; 0,4 cm para 35 ... 40 cm
• Tolerancia típica (sonda estándar, reflectores de aluminio 0,7 m x 0,3 m y 1,0 m x 0,3 m): 0 ... 30 cm: ±(0,1 cm + 2% de la lectura); 30 ... 35 cm: ±2% de la lectura; 35 ... 40 cm: ±3% de la lectura
• Pantalla: LCD digital
• Memoria de datos: modo DIRECT ≈ 500 lecturas individuales con estadísticas; modo SITE ≈ 6 000 lecturas individuales con estadísticas; 5 memorias de obra con 300 estaciones cada una; 4 posiciones de medida por estación; 5 tipos de material por posición
• Alimentación: 1 x pila alcalina de 9 V (tipo 6LR61)
• Autonomía: aprox. 20 horas
• Temperatura ambiente: equipo 0 °C–50 °C; sonda 0 °C–70 °C
