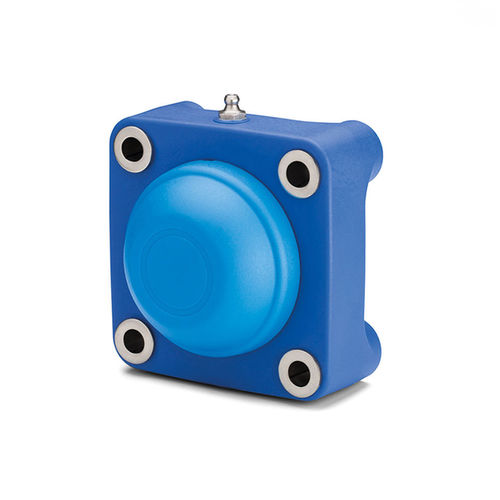

Soporte cojinete con brida UCF-S-T series

de acero inoxidablede acerode tecnopolímero

Producto

• Soporte principal con tapa cerrada (cojinete de soporte)
• Brida cuadrada con remaches, construcción en tecnopolímero

Especificaciones principales

• Soporte: tecnopolímero a base de poliamida (PA) reforzado con fibra de vidrio, RAL 5005 azul, acabado mate.
• Casquillos y arandelas: acero inoxidable AISI 304.
• Cojinete: cojinete en acero cromado de alta calidad con códigos de trazabilidad.
• Lubricador: lubricador recto en acero inoxidable con rosca G 1/8.
• Anillos de estanqueidad: caucho NBR (VITON® disponible bajo pedido).
• Tapa/Cubierta: tecnopolímero PP reforzado con fibra de vidrio, RAL 5015 azul, tapa cerrada para soporte principal o ejes pasantes.

Ejecuciones estándar

• UCF-S-T: soporte principal con tapa cerrada.
• UCF-S-P: soporte para eje pasante con tapa perforada y anillo de estanqueidad NBR para ejes rotativos.

Información general

• Las dimensiones generales cumplen con ISO 3228.
• Un sistema de anillos de empaque completamente sellados protege el cojinete frente a la entrada de suciedad.
• La superficie de contacto reducida de la base facilita la desinfección.
• Desalineación máxima del eje: 2,5°.

Instrucciones de uso

• Diseñado para montaje con ejes sin tope axial.
• Para un rendimiento óptimo, aplicar lubricación periódica con grasa resistente a altas temperaturas y a la oxidación.

Otros / Ejecuciones especiales (bajo pedido)

• Cojinete en acero inoxidable AISI 440C.
• Cojinetes en dimensiones en pulgadas disponibles bajo pedido.
• Soportes para ejes con diámetros especiales.
• Soporte en tecnopolímero PA conforme a FDA (RAL 5005) bajo pedido.
• Soportes PP; anillos de estanqueidad y retenes en VITON® bajo pedido.

Tabla - Artículos disponibles (SKUs seleccionados)
Código; Referencia; d [mm]; d1 [mm]; H [mm]; L [mm]; f [mm]; h1 [mm]; h2 [mm]; h3 [mm]; h4 [mm]; h5 [mm]; Carga estática del cojinete [N]; Carga dinámica del cojinete [N]; Carga del soporte [N]; Peso [g]
419451; UCF.205-S-A-25-T-C55; 25; 10.5; 49.5; 99.5; 70; 22; 36.9; 47; 17.4; 15; 7800; 14000; 17000; 517
419461; UCF.206-S-A-30-T-C55; 30; 10.5; 55.7; 113; 83; 26; 41; 53.2; 20; 15; 11300; 19500; 17500; 720

Especificaciones técnicas

• Material del soporte: tecnopolímero PA reforzado con fibra de vidrio, RAL 5005.
• Material de la tapa: tecnopolímero PP reforzado con fibra de vidrio, RAL 5015.
• Casquillos/arandelas: acero inoxidable AISI 304.
• Cojinete: acero cromado con códigos de trazabilidad; AISI 440C disponible bajo pedido.
• Anillos de estanqueidad: NBR; VITON® opcional.
• Lubricación: lubricador recto en acero inoxidable, rosca G 1/8.
• Normas: dimensiones generales conforme a ISO 3228.
• Desalineación máxima del eje: 2,5°.
• Datos de carga seleccionados: ver tabla arriba para cargas estáticas/dinámicas y carga del soporte.
