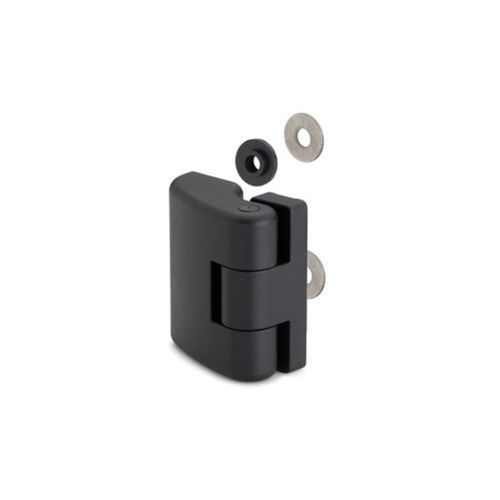

Bisagra plana CFDX-G-C-B

de tecnopolímeroatornillableempotrable

Resumen
Bisagra CFDX‑G para montantes estrechos. Diseñada para montaje en cristales o paneles; cuerpos en SUPER‑tecnopolímero (PA) reforzado con fibra de vidrio, acabado negro mate. Disponible en ejecuciones coplanares (C) y no coplanares (R) con opciones de fijación B (tuercas), p (prisioneros) y SH (agujeros avellanados).

Especificaciones principales

• Material del cuerpo: poliamida (PA) reforzada con fibra de vidrio, SUPER‑tecnopolímero, negro, acabado mate.
• Perno de rotación: PA reforzado con fibra de vidrio (SUPER‑tecnopolímero).
• Arandelas escalonadas: NBR, dureza 70 Shore A (incluidas). Materia prima conforme con FDA CFR.21 y UE 10/2011.
• Arandelas planas: Acero inoxidable A4 UNI 6593‑MT (incluidas).
• Espesor máximo de puerta para ciertas ejecuciones: 5 mm (versiones R).

Versiones estándar

• CFDX‑G‑C‑B: tuercas acero inoxidable con orificio roscado en el cuerpo estrecho (jamba); casquillos de latón ciego con orificio roscado en el cuerpo ancho (puerta).
• CFDX‑G‑C‑p: prisioneros roscados en acero inoxidable en el cuerpo estrecho (jamba); casquillos de latón ciego en el cuerpo ancho (puerta).
• CFDX‑G‑C‑SH: orificios pasantes con asiento para tornillos avellanados en el cuerpo estrecho (jamba); casquillos de latón ciego en el cuerpo ancho (puerta). Versiones SH suministradas desmontadas.

Características y aplicaciones
La bisagra CFDX‑G (diseño registrado) consta de dos cuerpos de distinta dimensión (ancho y estrecho) para usos en estructuras con jamba estrecha. El tipo de montaje dificulta manipulaciones. Adecuada para puertas en vidrio o paneles que requieran resistencia a la corrosión, ligereza e aislamiento eléctrico.

Ángulo de rotación (aprox.)
Máx. ≈ 195° (rango −5° a +190°, 0° = superficies coplanares). No superar este límite para no afectar las prestaciones mecánicas.

Instrucciones de montaje

• Para montaje en cristal/panel: taladrar orificio Ø 10,5 ±0,2 mm en cristal/panel (espesor mínimo 4 mm).
• Colocar la bisagra centrando la pieza de correspondencia (d1) en el orificio.
• En el lado opuesto introducir las arandelas escalonadas y planas y fijar con tornillos (no incluidos).

Ensayos de resistencia (valores seleccionados)
(Columnas separadas por " | " ; filas separadas por
)
Prueba — Esfuerzo axial Ea [N] | Carga de rotura Ra [N] | Esfuerzo radial Er [N] | Carga de rotura Rr [N] | Esfuerzo a 90° E90 [N] | Carga de rotura R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

Instrucciones de uso (ensamblaje)
Para versiones SH: montar el lado estrecho en la jamba y el lado ancho en la puerta; insertar el perno de rotación por el lado sin ensanchamiento hasta que quede bloqueado en el cuerpo de la bisagra.

Variantes / Artículos disponibles
Familia de producto CFDX‑G con códigos y tamaños (ejemplos): C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6 y versiones R y SH. Las variantes definen dimensiones (L, B, f, d, etc.) y tipos de fijación (tuerca, prisionero, orificios avellanados).

Notas
Se suministran arandelas escalonadas (NBR) y arandelas planas en acero A4. Versiones SH suministradas desmontadas para facilitar el montaje. No superar límites de ángulo ni cargas indicadas.

Características / especificaciones técnicas

• Serie: CFDX‑G
• Material: SUPER‑tecnopolímero PA reforzado con fibra de vidrio, negro, acabado mate
• Arandelas: NBR 70 Shore A (incluidas)
• Arandelas planas: Acero inox A4 UNI 6593‑MT (incluidas)
• Opciones de fijación: tuercas roscadas, prisioneros, orificios avellanados (según versión)
• Ángulo máximo de giro: ≈ 195°
• Ensayos de resistencia: valores axiales, radiales y a 90° disponibles por referencia
• Aplicación: montaje en vidrio o paneles (orificio Ø 10,5 ±0,2 mm, espesor mínimo 4 mm)
