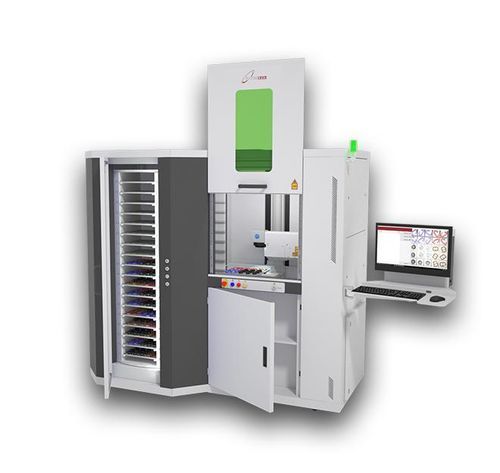

Máquina de marcado láser de fibra Luxmark W72 series

láser CO2láser UVláser MOPA

Visión general
Diseñado para entornos de producción intensiva, el Luxmark W72 es un sistema láser industrial que gestiona de forma autónoma hasta 72 palets. Sistema de marcado y microcorte a gran escala con manipulación automática integrada: el equipo toma cada palet (300×300 mm), lo posiciona bajo el láser, procesa la pieza y vuelve a colocarla. Configurable para funcionamiento continuo 24/7 y compatible con múltiples fuentes láser y opciones avanzadas de automatización, incluido brazo robótico multi-eje para flujos totalmente automatizados.

Capacidades clave

• Gestión automática de hasta 72 palets (300×300 mm)
• Manipulación integrada: elevación, posicionamiento y descarga automática de palets
• Diseñado para producción continua 24/7
• Compatible con fuentes láser fibra, MOPA, UV y GREEN
• Procesos 2D, 2.5D y 3D (grabado profundo, microcorte de alta precisión, marcado tridimensional)
• Brazo robótico multi-eje opcional para carga/descarga y automatización completa (integración Industria 4.0)
• Software profesional para marcado avanzado y control de proceso

Aplicaciones

• Grabado láser totalmente automatizado para producción en masa de componentes metálicos y plásticos
• Microcorte de precisión para accesorios, placas y piezas técnicas
• Marcado profundo y codificación única en lotes industriales
• Trazabilidad de producto: números de serie, códigos QR, DataMatrix
• Personalización de alta velocidad para sectores industrial, médico y de joyería
• Integración en sistemas robotizados para procesos no supervisados
• Optimización de procesos alineada con Industria 4.0

Prestaciones destacadas

• Gestión automática de 72 palets (tamaño 300×300 mm)
• Manipulación integrada: elevación, posicionamiento y descarga automáticos
• Estructura diseñada para producción continua 24/7
• Configuración posible con fuentes láser fibra, MOPA, UV o GREEN
• Compatible con procesos 2D, 2.5D y 3D
• Software profesional para marcado avanzado y control de procesos

Características / Especificaciones técnicas

• Denominación comercial: Luxmark W72
• Brand: Elettrolaser
• Número de palets: 72
• Tamaño máximo de palet: 30 x 30 cm (300×300 mm)
• Peso máximo por palet: 5 kg
• Manipulación de palets: recogida, posicionamiento, procesamiento y recolocación automáticos
• Funcionamiento previsto: producción continua 24/7
• Sistema de refrigeración: aire
• Tipo de máquina: floor standing
• Alimentación: 230 V AC, 50/60 Hz (110 bajo demanda) - 3 kW
• Dimensiones (cm): 210 x 115 x 192
• Peso: aprox. 1000 kg*
• Área de trabajo: 66 x 50 cm
• Eje Z: motorizado, 30 cm
• Recorrido de ejes: X: 70 cm; Y: 25 cm; Z: 30 cm
• Clase láser: I (cerrado)
• Procesos compatibles: marcado y corte 2D, 2.5D, 3D
• Focales / áreas de marcado y tamaños de spot: Focal 100: 6x6 cm / spot 16 µm; Focal 160: 10x10 cm / spot 26 µm; Focal 210: 14x14 cm; Focal 254: 17x17 cm; Focal 330: 23x23 cm; Focal 420: 28x28 cm
• Opciones de fuente láser y potencias típicas: Fibra: 20 / 30 / 60 / 80 / 100 / 200 W (MOPA / NIB / PICO); Green: 3 / 5 W (532 nm); UV: 5 / 10 W (355 nm); CO2: 10 / 30 / 60 / 100 W (10600 nm)
• Procesos compatibles: grabado profundo, microcorte de alta precisión, marcado tridimensional
• Accesorios e integraciones opcionales: brazo robótico multi-eje, placa guía, mandriles neumáticos/3 mordazas/inclinables, sonda de altura dinámica, pattern matching, cabezales 2.5D y 3D, extractor de humos, corte de tubo, robots 6 ejes (hasta 3 kg), gafas de seguridad, etc.
