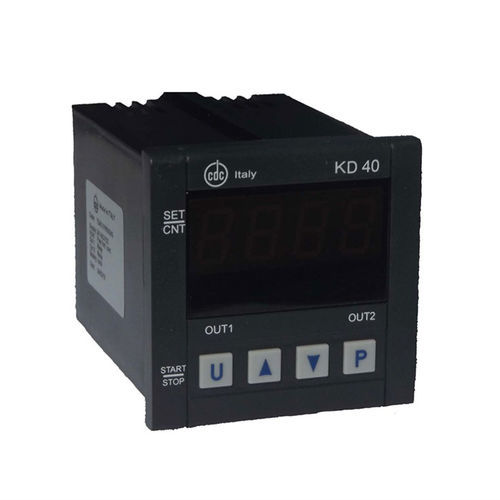

Contador de impulsos KD40

digitalelectrónicoprogramable

Contador de impulsos mono-bidireccional con funcionamiento por microproceso, display de cuatro leds y dos relés de salida. En el contador es posible configurar 2 set-points,3 modos de trabajo en la OUT 1, cuatro modos de trabajo para la OUT2 y es posible visualizar los impulsos entrantes divididos por un valor hasta 9999. El contador está disponible en dos modelos: a) tipo KD401C: los impulsos proceden de un contacto de tensión libre o de un modelo de base estática. b) tipo KD401V: los impulsos dependen de la tensión (mismo valor que la línea de alimentación).La programación del contador se realiza mediante 3 teclas frontales. La programación del contador se realiza mediante 3 teclas frontales. Los puntos de consigna se pueden modificar incluso durante el ciclo de trabajo; en cambio, la programación sólo es posible cuando el contador se pone a cero. También es posible bloquear la programación de los parámetros operativos (excepto las consignas). El led SET/ CNT señala si el contador está funcionando (fijo encendido), si está en modo programación (parpadeando) o no está activo (fijo apagado). Las frecuencias de contaje ajustables son: - 1)2 Hz - 2) 10 Hz - 3) 40 Hz - 4) 125 Hz - 5) 1000 Hz El relé de salida OUT1, con valor C1, se pone en ON al final del contaje y con el parámetro F1=1 ó 2 se puede temporizar mediante el parámetro . El relé OUT2 funciona como salida de ralentización y se activa antes que OUT1. Su valor no debe ser superior a C1 y puede ajustarse como : - un valor absoluto (parámetro F2=3 ) y se visualiza como "C2". - valor relativo a OUT1 (parámetro F2=4 ) y se visualiza como "C2d".
