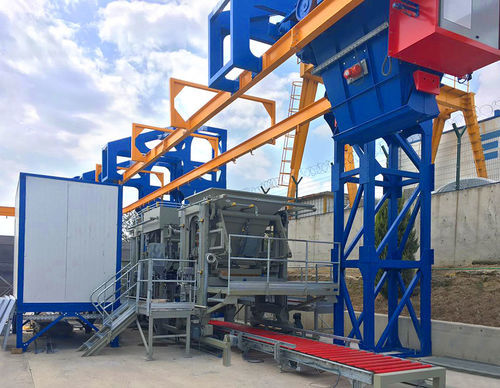

Máquina para fabricación de bloques de hormigón ELKOBLOCK-36M

manualautomáticasemiautomática

ELKOBLOCK-36M es una máquina multicapa para la fabricación de adoquines y bloques de hormigón, diseñada para la producción industrial de adoquines entrelazados, bordillos y bloques sólidos. La máquina combina un bastidor de acero certificado con un sistema de cuatro columnas y guías cromadas para el cabezal de compactación, apta para operaciones continuas.

Resumen del producto

• Capaz de producir una amplia gama de piezas: adoquines entrelazados, bordillos, bloques macizos y formas especiales.
• Producción estimada: ~1000 m2 de pavimento de hormigón por turno de 8 horas (según producto y configuración).
• Alimentación y cambio de molde rápidos: rejilla de alimentación móvil dentro de la tolva de hormigón trasera, ajuste de altura del cajón de alimentación y cambio rápido de moldes.
• Manutención modular que permite desde manejo manual hasta soluciones totalmente automatizadas.

Características generales

• Área de molde: 1240 x 1000 mm
• Tiempo de ciclo: 24–33 s
• Altura del producto: 50–500 mm
• Altura de apilamiento: 640 mm
• Tamaño de paleta: 1270 x 1050 mm
• Volumen tolva hormigón trasero: 2100 l
• Volumen tolva hormigón de cara: 2100 l

Sistema de control y cuadro eléctrico

• Potencia instalada total: 64 kW
• Cabina del operador: incluida
• Componentes eléctricos: SIEMENS (Germany)
• Automatización: PLC SIEMENS S7-300 con pantalla táctil 15" SIEMENS TP 1500

Manutención / Configuraciones

• CONFIGURACIÓN BASIC: Paletas de producción con patas alimentadas en la máquina desde el punto de carga; paletas húmedas retiradas manualmente. Producción en modo semi-automático o automático desde el panel de control.
• CONFIGURACIÓN BASIC PLUS: Paletas húmedas salen por el transportador, pueden apilarse hasta 10 niveles mediante elevador y transportarse a curado con carretilla; tras el secado, paletas son introducidas en el lowerator y los productos finales pasan a paletas de transporte.
• CONFIGURACIÓN PLATINUM: Uso de estanterías de acero de 10 niveles; elevador coloca paletas húmedas en estanterías para curado; incluye robot de empaquetado totalmente automático para colocar productos finales en paletas de transporte y devolver paletas de producción invertidas a la máquina.
• CONFIGURACIÓN PREMIUM: Solución totalmente automática con transporte robótico tipo finger-car para producción, transporte, curado y apilado; apilamiento hasta 16 niveles, cepillado, inversión y reintroducción automática de paletas para producción continua.

Características / Especificaciones técnicas

• Modelo: ELKOBLOCK-36M
• Área de molde: 1240 x 1000 mm
• Tamaño de paleta: 1270 x 1050 mm
• Capacidad (8 h): ~1000 m2 (pavimento)
• Tiempo de ciclo: 24–33 s
• Altura de producto: 50–500 mm
• Altura de apilamiento: 640 mm
• Volumen tolva hormigón trasero: 2100 l
• Volumen tolva hormigón de cara: 2100 l
• Potencia instalada total: 64 kW
• Cabina del operador: incluida
• Componentes eléctricos: SIEMENS (Germany)
• Automatización: PLC SIEMENS S7-300 con pantalla táctil 15" SIEMENS TP 1500
