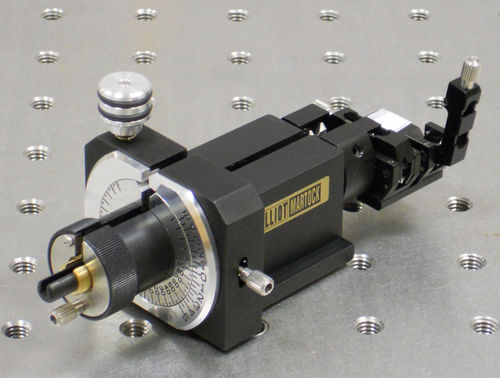

Volteador-volcador 360° MDE717- LH

Diseño ranurado para facilitar la inserción y extracción de la fibra Rotación completa de 360 Tornillo de ajuste fino con resolución de 5 segundos de arco Bloque en V preajustado en el eje con un error de concentricidad inferior a 1 µm El usuario puede volver a centrar el bloque en V Se integra con las etapas de flexión de la serie Elliot Gold™ Diseñado para la rotación y alineación más exigentes de componentes sensibles al ángulo. Se puede utilizar en cualquier lugar donde se necesite una rotación de fibra (US: fibra) estable y precisa. El popular rotador de fibra MDE717 es una versión actualizada del original y ofrece la misma rotación de alta precisión en un paquete más estable. Todos los accesorios son compatibles con las etapas de flexión de la serie Elliot Gold™. La altura del eje óptico es de 18 mm por encima de la superficie de la plataforma y en la línea central de la ranura de localización. En caso necesario, una lengüeta de localización forma parte del accesorio. Se utiliza un sistema de abrazaderas estándar que se suministra con las platinas de flexión y las plataformas accesorias. El juego de abrazaderas (MDE154) puede adquirirse por separado en caso necesario. Especificaciones Ajuste fino Tornillo con resolución de 5 segundos de arco Rango ± 5° Fijación de la fibra Fibra sujeta en doble ranura en V por dos brazos de sujeción Carga de la pinza Ajustable de 25 g a 125 g Bloque en V preajustado en el eje con menos de 1 µm de error de concentricidad El usuario puede volver a centrar el bloque en V Ranura en V estándar para 125/250 µm montada El manguito de resorte dividido retiene la fibra en la ranura del extremo de control y evita que se ensucie durante la rotación Otras opciones Ranuras en V a medida Kits de actualización OEM para empalmadoras de fusión para facilitar el empalme de fibra PM Versión de fibra conectorizada Configuración personalizada compatible con mandriles de fibra Juego de pinzas (modelo MDE154)
