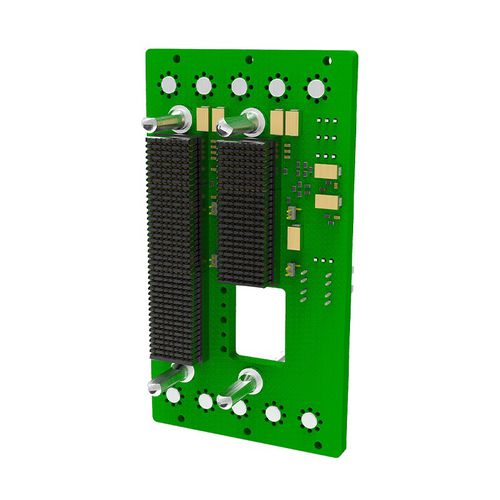

Placa base PCIe 1SVX302AMP-1X31

OpenVPX1-5 ranuras

Diseñada en consonancia con SOSA, esta placa base de 3U ofrece 2 ranuras de tarjeta enchufable (PIC) para respaldar las iniciativas MOSA y CMOSS del Departamento de Defensa. La placa base admite señales de alta velocidad en todas las rutas de datos y apertura VITA 67.3c en la ranura 2. Características del producto Perfiles de ranura alineados con la norma técnica SOSA versión 1.0 conectores "de pared delgada" en la parte frontal inferior Conector de oblea VPX en ranuras con aperturas VITA 67.3 para permitir la conexión de placas no VITA 67.3. Placa base OpenVPX 3U de dos ranuras alineada con SOSA - Ranura 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, ranura intensiva de E/S - Ranura 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, ranura de carga útil intensiva de cálculo Relojes REF y AUX de longitud igualada y baja desviación (skew) Cabecera IPMC para gestor de chasis externo Pernos de alimentación Enlaces de plano de control y datos enrutados, diseñados para velocidades de datos de 25 Gbps y compatibles Enlaces de plano de expansión enrutados compatibles con velocidades de datos PCIe Gen-4 Los enlaces de plano de expansión enrutados admiten velocidades de datos PCIe Gen-4 Puertos serie de mantenimiento enrutados a una cabecera Las señales no enrutadas pasan a los conectores del módulo de transición posterior y están configuradas para admitir RTM o cables Meritec
