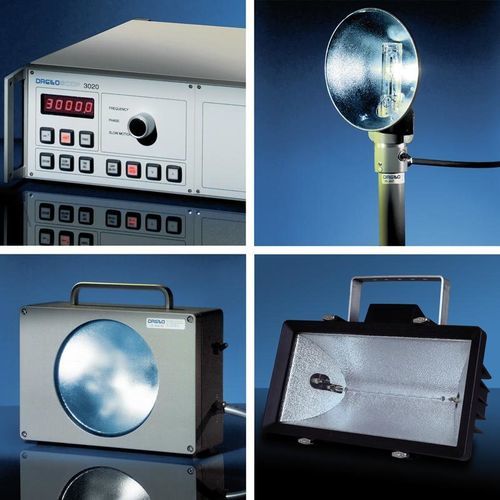

Estroboscopio digital DRELLOSCOP 3020

de alta intensidadcon lámpara separadaresistente al agua

Descripción general DRELLOSCOP 3020 – Sistema estroboscópico industrial para inspección, análisis de vibraciones, medida de velocidad de rotación, estudios de cavitación y control de calidad. Dispone de tres variantes de lámparas seleccionables. La frecuencia de destello puede controlarse internamente o externamente y una salida permite la sincronización con equipos externos. La función de cámara lenta y el desfase ajustable para disparo externo facilitan inspecciones y mediciones detalladas.

Características clave

• Tres variantes de lámparas para distintas aplicaciones industriales (portátil, resistente al agua, haz ancho)
• Iluminación hasta 12750 lux (según la lámpara) a 100 cm
• Rango de frecuencia hasta 416 Hz / 25000 min⁻¹ (según lámpara/modo)
• Control interno y externo de la tasa de destello
• Función de cámara lenta (beat frequency) para una observación mejorada
• Desfase ajustable entre disparador externo y destello (0°–360°)
• Salida de pulsos de reloj para sincronización de equipos adicionales
• Capacidad de sincronización maestro/esclavo
• Control remoto e interfaz RS-232 opcionales

Funciones

• Control interno de la tasa de destello mediante mando giratorio
• Control externo mediante transductor (impulsos positivos 0,5–30 Vs) o tensión senoidal (1–60 Vss)
• Salida de disparo (12 V positivo, impulsos en forma de aguja) para sincronización
• Función de cámara lenta y desfase ajustable para disparo externo

Opciones

• Control remoto 3001 FB
• Interfaz serie RS-232 para control mediante comandos ASCII
• Sincronización maestro/esclavo con múltiples equipos (p. ej. DRELLOSCOP 3018)
• Divisor/extensor de frecuencia para alcanzar frecuencias mayores con disparo externo

Variantes de lámparas
Lámpara de mano HL 4037

• Intensidad luminosa: máx. 12750 lux (a 100 cm)
• Área iluminada: Ø aprox. 820 mm (a 100 cm)
• Dimensiones: mango Ø 40 mm, longitud del mango 120 mm, reflector 200 mm, longitud total 380 mm
• Peso: aprox. 1,6 kg (incl. cable de conexión de 6 m y enchufe)
• Fuente de luz: tubo de destello de cuarzo 305-1

Lámpara estanca LE 4040

• Intensidad luminosa: máx. 12750 lux (a 100 cm)
• Área iluminada: Ø aprox. 820 mm (a 100 cm)
• Dimensiones (An x Al x Pr): 330 x 230 x 110 mm
• Peso: aprox. 6 kg (incl. cable de 6 m y enchufe)
• Clase de protección: IP67
• Fuente de luz: tubo de destello de cuarzo 305-1

Lámpara ancha estanca LE 4047

• Intensidad luminosa: máx. 5300 lux (a 100 cm)
• Área iluminada: aprox. 2200 x 1065 mm (a 100 cm)
• Dimensiones (An x Al x Pr): 465 x 185 x 250 mm
• Peso: aprox. 7,4 kg (incl. cable de 6 m y enchufe)
• Clase de protección: IP55
• Fuente de luz: tubo de destello de cuarzo 103-1

Especificaciones técnicas

• Unidad de control DRELLOSCOP 3020
• Alimentación: 230 VAC, 50–60 Hz (opcional 115 VAC)
• Consumo: máx. 900 W
• Dimensiones incl. asa (An x Al x Pr): 450 x 133 x 375 mm
• Peso: aprox. 17 kg
• Rango de frecuencia (HL 4037 / LE 4040 / modo automático): 0,5 – 416 Hz / 30 – 25000 min⁻¹
• Rango de frecuencia (LE 4047): 0,5 – 240 Hz / 30 – 14400 min⁻¹
• Control interno: mando giratorio
• Control externo: transductor externo, impulsos positivos 0,5–30 Vs o tensión senoidal 1–60 Vss
• Salida de disparo: 12 V positivo, impulsos en forma de aguja, resistencia interna aprox. 1 kΩ
• Pantalla: 5 dígitos, 7 segmentos, lectura en Hz / min⁻¹
• Desfase (disparo externo): 0° – 360°
• Función cámara lenta (beat frequency): ± 5.000 Hz (disparo externo)
• Duración de destello: 10 – 25 μs
• Interfaz serie: RS-232 (opcional)
• Temperatura de funcionamiento: 0° … +50° C
• Temperatura de almacenamiento: -20° … +70° C
• Certificación: CE
