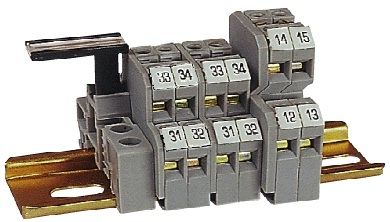

bloque de conexión con tornillo / en riel-DIN / con varios niveles

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador
bloque de conexión con tornillo bloque de conexión con tornillo
{{requestButtons}}

Características

  • Tipo de conexión:

    con tornillo

  • Montaje:

    en riel-DIN

  • Otras características:

    con varios niveles

  • Corriente:

    Máx.: 32 A

    Mín.: 20 A

  • Segmento de cable:

    Máx.: 4 mm² (0,01 in²)

    Mín.: 2,5 mm² (0 in²)

Descripción

los terminales llanos multi del elmex son la solución perfecta donde está un constreñimiento el espacio y el cableado de alta densidad es necesario. El diseño compacto de estos terminales con 6 milímetros de grueso permite densidad doble del cableado y la reducción del número total de bloques de terminales a la mitad.

El terminal KUDD4 se recomienda especialmente mientras que su nivel superior es compensado lateralmente por la mitad de la echada del bloque de terminales. Esto ofrece una mejor accesibilidad a los tornillos más bajos de la conexión y a la mejor visibilidad de las etiquetas de marca más bajas. Los bloques de terminales KU2D4 con versiones interno puestas en cortocircuito son convenientes para un entrado y tres salidas.

los bloques de terminales de tres niveles del elmex se pueden utilizar para el cableado de alta densidad y para los equipos especiales del cableado tales como sensores de proximidad. DUSD4 tiene un acoplamiento especial atado al centro y al nivel inferior para facilitar la interconexión entre los bloques de terminales adyacentes, DU3D4 y DUSD4. Los circuitos negativos y positivos se pueden tender un puente sobre fácilmente juntos y después conectar con una fuente de energía con el terminal DU3D4.

DUSD4 se puede utilizar junto con DU3D4 para proporcionar medios rápidos y eficientes de atar con alambre los sensores. DUSD4 viene equipado de un puente encendido primero en el segundo nivel que permite que sea conectado inmediatamente con un bloque similar adyacente, circuitos positivos (+) y negativos de tal modo de la conexión (-) junto sin la necesidad de puentes especiales. El nivel superior es circuito feed-through permitiendo que los circuitos del censor sean atados con alambre directo al regulador.

Traducción automática  (ver el original en inglés)
