Detector de corte de hilo 15960 – 15962

de vigilanciaautomático

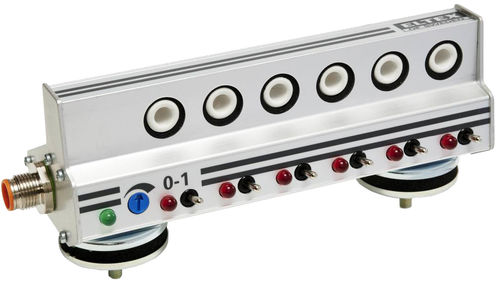

El sensor de hilo de Eltex 15960 - 15962, para máquinas de coser Este sensor de hilo está diseñado para monitorear hasta 6 hilos de funcionamiento intermitente en máquinas de coser automáticas. Los ojales se escanean electrónicamente. Detecta tanto los hilos rotos como los que se mueven continuamente. El movimiento del hilo puede ser monitoreado incluso cuando la tensión del hilo es bastante baja. Características técnicas: - El sensor de hilo funciona según el principio piezoeléctrico y los pulsos de puntada de hilo son detectados por el ojal. - Para cada ojal hay un interruptor de encendido y apagado. - Cada ojal tiene un LED rojo para indicar una parada. - Un hilo roto se indica con una luz continua en el LED. - Un hilo en movimiento continuo es indicado por el parpadeo del LED. - Un LED verde en el sensor de hilos indica cuando el sensor está activo y detectando los hilos. - Fuente de alimentación 24 V (16-33V) DC. Consumo de corriente 35 mA. - El sensor de hilo tiene un conector DB9M Disponible en diferentes modelos: Modelo 15960 - Tiene una salida de enclavamiento adecuada para las unidades de control central Eltex con función de enclavamiento. - Si se utiliza más de un sensor de hilo en una máquina, los sensores de hilo deben estar conectados en paralelo. - El modelo 15960 tiene barras de cerámica. Modelo 15961/15962 - Tiene entrada y salida de optoacoplador y es adecuado para máquinas con sistema de control PLC. - El sensor de hilo puede ser usado en un sistema de control PLC con más o menos conectado a la tierra. - El PLC debe ser programado para dar una señal en la entrada del optoacoplador cuando la máquina de coser está en marcha y los hilos deben estar en movimiento. - El sensor de hilo envía una parada en la salida del optoacoplador si algún hilo no se mueve correctamente durante el tiempo en que el sensor de hilo está activo.
