Sistema de control de movimiento multieje SMG

DCpara máquinas

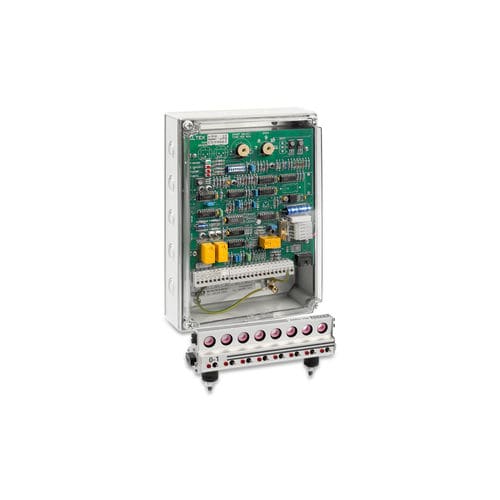

Unidad de control central 15130 Descripción general El sistema multihilo Eltex está diseñado para monitorear un número de movimientos simultáneos hilos o cables. La unidad de control central proporciona un suministro de baja tensión para los emisores de señales (sensores de rotura de hilo). Está equipado con un ajuste de sensibilidad para todos los emisores de señales del sistema. La unidad de control central también coordina la señal de los emisores de la señal y dará una señal de parada a la máquina o una señal de advertencia dependiendo de cómo esté conectada. Aplicación - Unidad de control central para hasta 100 emisores de señales de enganche. - Unidad de control central para un máximo de 100 emisores de señales SMG (máx. 1800 ojales). Características técnicas LEDs para indicar: - cuando la unidad está detectando. - si la unidad no está detectando porque la entrada de inhibición está activada. - si la unidad se ha parado debido a un hilo roto. - si la unidad se ha detenido debido a un ajuste falso del interruptor (ANTI-check). Con la entrada de modo de funcionamiento: la unidad de control central detecta si la máquina está en funcionamiento o no. Normalmente, la detección del hilo no puede activarse inmediatamente al poner en marcha la máquina, ya que la velocidad del hilo o del alambre es demasiado baja. Con un interruptor DIP en el tablero, la unidad puede ser configurada para comenzar a detectar después de un retardo o cuando la velocidad está por encima de un valor umbral. Con el retardo de inicio, la entrada del modo de funcionamiento se conectará a un contacto en la máquina que se cierra cuando la máquina se pone en marcha. Esto activará el retardo de inicio, ajustado por el potenciómetro de la unidad de control central. Cuando el tiempo de demora de inicio termine, la detección comenzará. Mediante la detección dependiente de la velocidad, la unidad de control central encenderá la detección tan pronto como la velocidad de la máquina está por encima de un valor umbral preestablecido.
