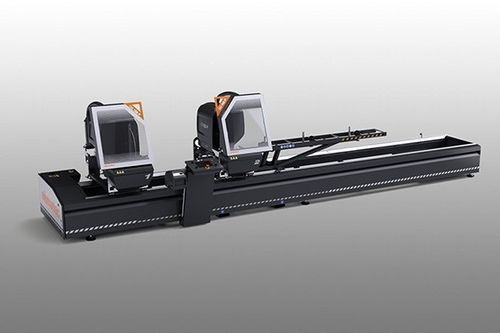

Tronzadora doble cabezal para aluminio DG 102-P

para perfilesCNCautomática

Descripción
Tronzadora electrónica de doble cabezal con avance automática del cabezal móvil accionado por motor brushless bajo control numérico/CNC. Inclinación neumática de 90° a 22°30' (externa) en dos posiciones fijas o ajuste mecánico opcional para ángulos intermedios. Avance oleoneumático del disco con velocidad de avance regulable.

Carga y descarga

• Transportador de rodillos en la unidad de corte móvil para carga y descarga estándar.
• Dispositivo de sujeción adicional opcional en la rampa de rodillos para fijar la barra restante.
• Dispositivo opcional de medición de la altura del perfil para corrección automática de la dimensión de corte según las dimensiones reales.

Control

• Panel de control montado sobre pedestal conectado a la bancada de la máquina; posicionable individualmente.
• Equipado con la HMI elumatec con pantalla táctil de 7 pulgadas.
• Soporta cortes individuales y modo automático con listas de corte; importación de listas .dgx.

Regulación inclinaciones intermedias

• Versión estándar: cortes preset a 45° y 22°30' mediante topes mecánicos.
• Opción: volante manual para regular la inclinación a cualquier ángulo intermedio para cortes fuera de escuadra.

Sujeción de perfiles

• Sujeción fiable y precisa mediante dos cilindros neumáticos horizontales.
• Sistema de sujeción vertical opcional disponible si es necesario.
• Prensa adicional posicionable manualmente sujeta la pieza residual durante el corte.

Cubiertas de protección para grupos de corte

• Dos cubiertas de protección automáticas protegen el área de mecanizado.
• Cubiertas de policarbonato resistente a los arañazos que se abren y cierran automáticamente según los ciclos de corte.

Datos técnicos (resumen)
Características de la máquina:

• Modelo: DG 102-P
• Tipo de máquina: tronzadora electrónica de doble cabezal con cabezal móvil
• Accionamiento: motor brushless con control numérico/CNC
• Control electrónico del eje X: 1000
• Velocidad de posicionamiento del eje X: 2000 m/min
• Lectura de posición del cabezal móvil por banda magnética absoluta: 3000
• Ajuste angular: neumático de 90° a 22°30' (dos posiciones fijas); ajuste mecánico opcional para ángulos intermedios
• Avance de disco: oleoneumático con velocidad regulable
• IHM: elumatec pantalla táctil de 7 pulgadas
• Sujeción de perfiles: dos mordazas neumáticas horizontales; sistema vertical opcional
• Carga/descarga: transportador de rodillos en la unidad móvil; dispositivo de sujeción adicional y medición de altura de perfil opcionales
• Seguridad: protección frontal local neumática; cubiertas automáticas de policarbonato
• Funciones: cortes individuales, cortes ángulos intermedios, cortes cíclicos desde listas, cortes largos/cortos/angulares, corte semiautomático, importación .dgx

Seguridad y mantenimiento

• Sistema de lubricación por difusión mínima de aceite incluido.
• Predisposición para arranque automático de aspirador externo.
• Opciones de evacuación de virutas y cajones extraíbles según configuración.
