Recortadora copiadora manual KF 78/23
2 ejesvertical dos husillospara PVC

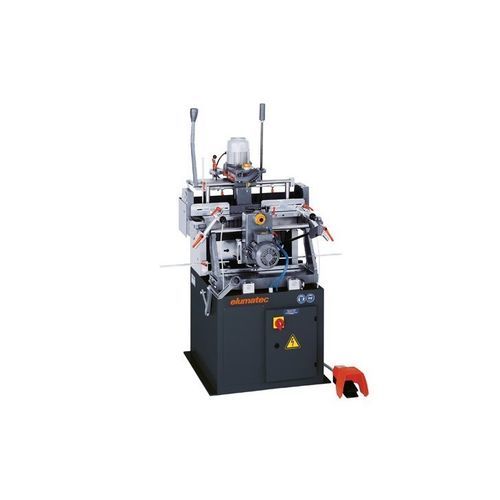

Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC - imagen - 2
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC - imagen - 3
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC - imagen - 4
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC - imagen - 5
Recortadora copiadora manual - KF 78/23 - ELUMATEC - 2 ejes / vertical dos husillos / para PVC - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
manual
Número de ejes
2 ejes
Número de husillos
vertical dos husillos
Material tratado
para PVC, para aluminio
Otras características
neumática
Carrera X

80 mm
(3,15 in)

Carrera Y

120 mm
(4,72 in)

Descripción

Descripción del producto
  • Fresado de cilindros de cerradura y huecos para manetas en perfiles (aluminio/PVC) de hasta 70 mm de espesor
  • Dos unidades de fresado independientes que permiten el mecanizado en dos planos (vertical y horizontal)
  • Fresado copiador 1:1 con ambas unidades para reproducción precisa
  • Fresado mediante topes mecánicos o plantillas de copiador
  • Mesa recubierta de plástico para proteger la superficie del perfil durante el mecanizado
  • Sujeción neumática horizontal para fijación segura
  • Sistema de pulverización dosificado/pulsado para lubricación y evacuación de virutas


Opciones
  • Plantillas de copiador
  • Piezas en bruto de plantillas
  • Mandriles y pinzas de sujeción
  • Trípodes y barras guía
  • Soportes y topes para pieza
  • Herramientas de fresado y plaquitas
  • Aceite de corte de altas prestaciones


Datos técnicos
  • Gama de fresado horizontal
    • Con tope: 300 x 100 mm
    • Con plantilla: 270 x 70 mm
    • Carrera: 80 mm
  • Gama de fresado vertical
    • Con tope: 290 x 100 mm
    • Con plantilla: 230 x 70 mm
    • Carrera: 120 mm
  • Velocidad del husillo: 12.000 rpm
  • Rango de sujeción de perfiles: 150 x 150 mm
  • Alimentación eléctrica: 230/400 V, 3~, 50 Hz
  • Potencia suministrada: 0,74 kW
  • Presión de aire requerida: 7 bar
  • Consumo de aire por ciclo: 12 l sin pulverización, 24 l con pulverización
  • Dimensiones (L x P x A): 940 x 1.150 x 1.600 mm
  • Peso: 260 kg
  • Modelo: KF 78/23 — Copiadora fresadora doble
