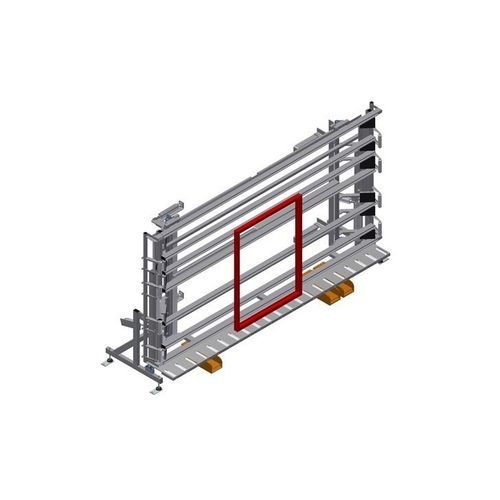

Banco de acristalado VE 4000

Descripción
Unidad de control y de acristalamiento para acristalar y realizar el control final en producción unitaria y en serie.

Características principales

• Construcción estable en acero
• Montaje rápido y exacto de ventanas, puertas y elementos
• Precisión mediante las traviesas de sujeción paralelas
• Para el acristalamiento y el control funcional
• Acoplamiento de marco y hoja
• Ajuste continuo de altura
• Dos traviesas de prensa neumáticamente abatibles y desplazables
• Manejo sencillo mediante conmutador de pedal
• Toma de aire comprimido cuádruple

Opciones

• Rodillos de entrada completos, derecha (opcional)
• Rodillos de entrada completos, izquierda (opcional)
• Protector de perfil para rodillos de soporte (opcional)
• Ajuste de inclinación 0°–8° (opcional)
• Unidad de desplazamiento para KT/KTH/MS/VE con rodillos de reborde y freno de estacionamiento (opcional)
• Guía de desplazamiento 2,0 m izquierda y derecha (opcional)
• Tope trasero con guías deslizantes en PVC (opcional)
• Convoyador inferior con rodillos de apoyo L = 200 mm (opcional)
• Conmutador de pedal — todas las funciones controladas por válvulas de pedal (opcional)
• Travesa de prensa — plegado y desplazamiento sincronizados de las traviesas para reducir los tiempos de apertura/cierre y permitir el paso libre de la ventana (opcional)

Accesorios opcionales / detalles

• Rodillos de entrada completos, derecha — rodillos de protección para el inicio o el final del transportador de rodillos
• Rodillos de entrada completos, izquierda — rodillos de protección para el inicio o el final del transportador de rodillos
• Ajuste de inclinación 0°–8° — ajuste neumático de inclinación
• Protector de perfil — protector para rodillos de soporte 200 mm (aluminio). Rodillos de soporte recubiertos con manguera protectora para elementos de aluminio
• Unidad de desplazamiento — dispositivo móvil para KT/KTH/MS/VE con rodillos de reborde y freno de estacionamiento
• Guía de desplazamiento — rieles de 2,0 m, izquierda y derecha
• Tope trasero — apoyo trasero con guías deslizantes de plástico
• Convoyador inferior — convoyador de rodillos inferior con rodillos de soporte L = 200 mm
• Pedal — todas las funciones controladas por válvulas de pedal
• Travesas de prensa — plegado y desplazamiento sincronizados de las traviesas para permitir el paso libre de la ventana

Características / especificaciones técnicas

• Longitud: 5440 mm
• Anchura: 1180 mm
• Altura: 2600 mm
• Anchura máx. de sujeción: 4000 mm
• Anchura mín. de sujeción: 390 mm
• Ajuste de altura: 500 mm
• Altura de traviesa: 2300 mm
• Anchura de traviesa: 200 mm
• Anchura del transportador inferior: 200 mm
• Peso: 580 kg
• Capacidad de carga: 200 kg
• Toma de aire comprimido: 7 bar
• Consumo de aire: 35 l/min.
