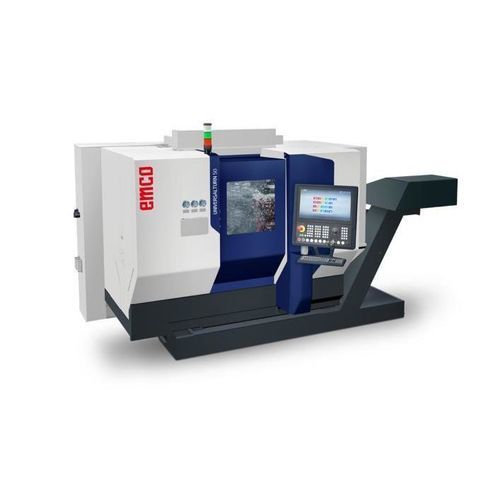

Torno CNC turn 50

universalrígidoVDI 30

Descripción del producto: - EMCO UNIVERSALTURN 50 – Torno universal, preciso y potente! - Nuevo sistema modular completamente revisado y diseño básico - Estabilidad básica excepcional - Amortiguación óptima de vibraciones - Máxima eficiencia de corte - Alta flexibilidad - Diseño ergonómico - Máxima precisión - Torneado, taladrado y fresado universal de alta calidad – incluso para tamaños de lote de 1 Datos técnicos: Área de trabajo - Recorrido en X/Y/Z: 175 / +40 - 40 / 510 mm - Diámetro de barra: 50 / 50.8 mm - Diámetro del orificio del husillo: 59 mm - Diámetro máximo de torneado: 200 mm - Oscilación sobre la cama: 430 mm - Velocidades de movimiento rápido en X/Y/Z: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - Fuerza de avance en X/Y/Z: 4000 / 4000 / 6000 N Husillo principal - Velocidad máxima: 6,200 rpm - Nariz del husillo: DIN 55026 KK5 - Par máximo: 71 / 143 Nm (transmisión por correa M+MY) / 105 / 147 Nm (transmisión directa SMY) Contrahusillo - Velocidad máxima: 6,200 rpm - Nariz del husillo: DIN 55026 KK5 - Par máximo: 105 / 147 Nm (transmisión directa SMY) Torreta de herramientas - Tamaño VDI: VDI 30 (M+MY) - Número de herramientas: 12 - Herramientas motorizadas: 6 - Velocidad máxima: 5,000 rpm - Potencia máxima de accionamiento: 4 kW - Par máximo: 16 Nm Torreta de herramientas 2 - Tamaño VDI: BMT45P - Número de herramientas: 12 - Herramientas motorizadas: 12 - Velocidad máxima: 0-12,000 rpm - Potencia máxima de accionamiento: 8.8 kW - Par máximo: 21 Nm Datos generales - Dimensiones (LxAnxAl): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) Aspectos destacados: - Centro de torneado de alta precisión para el mecanizado completo y eficiente de barras de hasta 51 mm de diámetro - Eje Y integrado para fresado extendido y máxima versatilidad de mecanizado - Sistemas de accionamiento altamente dinámicos para ciclos de mecanizado rápidos y máxima precisión - Contrahusillo compacto para mecanizado preciso del lado posterior sin necesidad de re-sujeción adicional - Torreta de herramientas potente con hasta 12 posiciones de herramientas motorizadas - Soluciones de automatización escalables – desde cargadores giratorios integrados hasta sistemas de pórtico - Cama de máquina de fundición estable para máxima rigidez, amortiguación y fiabilidad del proceso - Sistema de medición absoluto para máxima precisión de repetición sin búsqueda de punto de referencia - Operación intuitiva con SINUMERIK ONE – disponible opcionalmente con control FANUC 0i plus a partir de 2026 - Concepto de máquina perfectamente coordinado para aplicaciones en ingeniería mecánica, automotriz, tecnología médica, defensa y más - Fabricado en el corazón de Europa Versiones: - UNIVERSALTURN 50 M: La solución ideal para el torneado preciso y operaciones de taladrado/fresado simples. - UNIVERSALTURN 50 MY: Equipado adicionalmente con un eje Y integrado a 60° para una flexibilidad aún mayor y aplicaciones de fresado extendidas. - UNIVERSALTURN 50 SMY: El modelo de gama alta con accionamientos directos en los husillos principal y contrahusillo, torreta BMT con accionamiento directo y un eje Y para el mecanizado completo exigente en una sola operación. Software/Control: - Sinumerik ONE con Operate: Sistema CNC universal y flexible adecuado para casi todas las tecnologías. Establece estándares en dinámica, precisión e integrabilidad de red. - Asistente de proceso digital EMCONNECT incluido como estándar. Permite cambiar entre aplicaciones y sistema de control con un solo clic. Todos los datos relevantes de producción se pueden mostrar en pantalla completa o en vista lateral. - El gemelo digital es una parte integral del control CNC, fusionando el control virtual y real para reducir el desarrollo de productos y el tiempo de comercialización. - Capacidades mejoradas de comunicación y redes de datos. - Rendimiento CNC significativamente aumentado y tiempos no productivos más cortos. - Integración completa en el portal TIA a través del PLC SIMATIC S7-1500F integrado.
