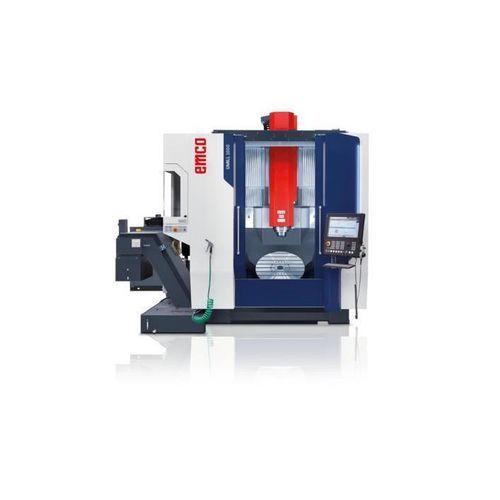

Fresadora CNC 5 ejes UMILL 1000

universalcon plato divisorde columna móvil

Aspectos destacados del producto: - Mecanizado simultáneo de 5 ejes en una estructura de pórtico - Máxima estabilidad térmica - Centro de mecanizado universal con precisión de mecanizado superior - Concepto moderno de columna móvil con accesibilidad óptima - Mesa giratoria-inclinable sólida con motores de par, sistemas de medición directa, dimensiones de Ø 800 mm que proporcionan alta estabilidad y precisión - Amplio rango de giro +/-125° - Escalas lineales estándar en X-Y-Z - Tecnología de control de vanguardia de Siemens o Heidenhain - EMCONNECT disponible para Sinumerik - Amplias opciones como el cargador de herramientas de 60 / 90 estaciones - Eliminación óptima de virutas - Flexible para automatización (frontal) Datos técnicos: - Área de trabajo: - Recorridos en X/Y/Z: 900 mm / 1000 mm / 700 mm - Distancia del husillo: 170 / 870 mm - Velocidad de avance de los ejes: 15 m/min - Velocidades de movimiento rápido en X/Y/Z: 50 m/min - Mesa: 1000 kg - Área de sujeción: 800 x 800 mm - Carga máxima de la mesa: 1000 kg - Husillo motor: - Velocidad máxima: 50 - 15000 rpm - Potencia de accionamiento: 38 kW - Par máximo: 138 Nm - Cambio de herramienta: - Número de estaciones de herramientas: 30 (60/90) - Diámetro máximo de la herramienta: 80 mm - Longitud máxima de la herramienta: 350 mm - Datos generales: - Dimensiones (LxAxH): 3450 x 4750 x 3630 mm - Peso de la máquina: 18000 kg Aspectos destacados de la máquina: - Mecanizado simultáneo de 5 ejes en una estructura de pórtico - Máxima estabilidad térmica y centro de mecanizado universal con precisión de mecanizado superior - Concepto moderno de columna móvil con accesibilidad óptima - Amplio rango de giro +/-125° - Escalas lineales estándar en X-Y-Z - Tecnología de control de vanguardia de Siemens o Heidenhain - EMCONNECT disponible para Sinumerik - Amplias opciones como el cargador de herramientas de 60 / 90 estaciones - Eliminación óptima de virutas - Flexible para automatización (frontal) Software/Control: - Sinumerik ONE con Operate: El Sinumerik ONE es el sistema CNC universal y flexible. Con una amplia gama de funcionalidades, es adecuado para su uso en casi todas las tecnologías. El Sinumerik ONE establece estándares en términos de dinámica, precisión e integrabilidad en redes. - Máximo rendimiento y flexibilidad - Apertura universal - Protección personal y de la máquina altamente efectiva - EMCONNECT, el asistente de proceso digital, incluido en la máquina estándar - El gemelo digital es una parte integral del control CNC - Reducción significativa en el desarrollo de productos y el tiempo de comercialización - Mejora de las capacidades de comunicación y redes de datos - Reducción significativa en la duración de la puesta en marcha real a través de la preparación virtual - Rendimiento CNC significativamente aumentado - Tiempos no productivos significativamente más cortos e integración completa en el Portal TIA a través del PLC SIMATIC S7-1500F integrado - Heidenhain TNC 7: Con el nuevo control TNC7 de HEIDENHAIN, los usuarios y constructores de máquinas herramienta experimentan posibilidades completamente nuevas en la programación y operación de sus máquinas. La operación es intuitiva, orientada a tareas y personalizada, haciendo el trabajo en el taller más rápido, seguro y agradable. - 24 bucles de control, 4 de los cuales son husillos - Dinámica operativa muy alta y operación multitáctil fluida e intuitiva - Operaciones de fresado y torneado - Configuración intuitiva de piezas de trabajo con funciones de sondeo inteligentes - Alineación gráfica de dispositivos de sujeción - Tiempo de procesamiento de bloque corto (0,5 ms) - Rendimiento de alto nivel para superficies perfectas y máxima precisión - Monitoreo de procesos integrado Dimensiones generales/Espacio de trabajo: - Dimensiones (LxAxH): 3450 x 4750 x 3630 mm - Área de trabajo: 800 x 800 mm - Carga máxima de la mesa: 1000 kg Características adicionales: - ACCIONAMIENTOS DIRECTOS: Los accionamientos directos en los ejes X e Y permiten alcanzar altas prestaciones en aceleración (6 m/s²) y en velocidades de movimiento rápido (50 m/min). Esto asegura máxima precisión y alta dinámica. - MESA GIRATORIA-INCLINABLE: Mesa giratoria-inclinable sólida con motores de par, sistemas de medición directa, dimensiones de Ø 800 mm que proporcionan alta estabilidad y precisión. - TAPA DE CIERRE PARA EL CARGADOR DE HERRAMIENTAS: La tapa de cierre de acero inoxidable separa el área de trabajo del cargador de herramientas durante los cambios de herramienta, asegurando una mayor limpieza. - CAMBIADOR DE HERRAMIENTAS: Cambiador de herramientas con espacio para 30 herramientas. 60 o 90 disponibles opcionalmente. Características / Especificaciones técnicas: - Mecanizado simultáneo de 5 ejes - Estructura de pórtico - Máxima estabilidad térmica - Alta precisión de mecanizado - Concepto moderno de columna móvil - Mesa giratoria-inclinable sólida (Ø 800 mm) - Amplio rango de giro +/-125° - Escalas lineales estándar en X-Y-Z - Control Siemens o Heidenhain - EMCONNECT para Sinumerik - 30/60/90 estaciones de herramientas - Eliminación óptima de virutas - Listo para automatización (frontal) - Recorridos en X/Y/Z: 900/1000/700 mm - Distancia del husillo: 170/870 mm - Velocidad de avance de los ejes: 15 m/min - Velocidades de movimiento rápido: 50 m/min - Carga de la mesa: 1000 kg - Área de sujeción: 800 x 800 mm - Velocidad máxima: 50-15000 rpm - Potencia de accionamiento: 38 kW - Par máximo: 138 Nm - Diámetro máximo de la herramienta: 80 mm - Longitud máxima de la herramienta: 350 mm - Dimensiones: 3450 x 4750 x 3630 mm - Peso de la máquina: 18000 kg
