Tablet Windows 11 Pro M10L

Windows 11 IoT EnterpriseWindows 1110.1"

Descripción general

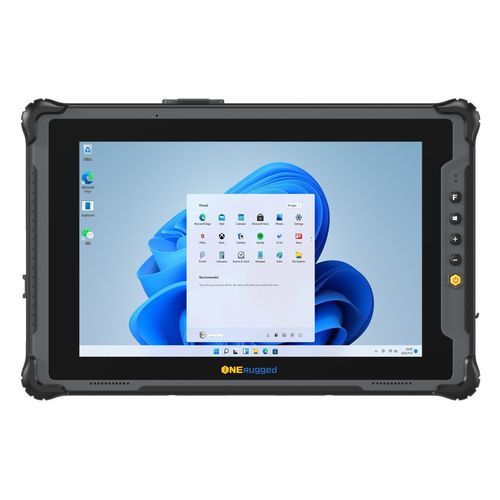

El ONERugged M10L es una tableta robusta AI de 10,1" diseñada para operaciones en campo exigentes. Con el procesador Intel® Core™ Ultra 5 226V y hasta 40 TOPS de aceleración AI (hasta 97 TOPS a nivel de plataforma), la M10L ofrece capacidad de IA local en un chasis compacto y mantenible para entornos industriales.

Aspectos destacados

• Sistema operativo: Windows 11 Pro (opciones: Windows 11 Home / IOT)
• Procesador: Intel® Core™ Ultra 5 226V (8 MB caché, hasta 4,5 GHz, 8 núcleos)
• Pantalla: 10,1" FHD (1200 × 1920), 700 nits (opcional 1000 nits), táctil 10 puntos compatible con guantes
• Memoria y almacenamiento: 16 GB LPDDR5x (opción 32 GB), 256 GB PCIe SSD (opciones 512 GB / 1 TB)
• Resistencia: IP65, MIL-STD-810H, probado contra caídas 1,2 m (26 caídas)
• Batería: Batería externa hot-swappable 5000 mAh + respaldo interno 860 mAh; opción 9800 mAh
• Conectividad: Intel® Wi‑Fi 6E, Bluetooth® 5.4, 4G LTE integrado (opcional 5G), GNSS

Funciones clave

• IA a bordo: Aceleración Intel Core Ultra y GPU Intel Arc para inferencia y cargas gráficas en el borde.
• Visibilidad exterior: Panel FHD de alta luminosidad y táctil compatible con guantes para uso exterior y en vehículos.
• Conectividad completa: Thunderbolt 4 (Type-C), USB 3.2 Type-A, mini HDMI (HDMI 2.1a mini), Micro SD, ranura SIM, jack 3,5 mm, entrada DC y pogo de 12 pines para carga/USB.
• Módulo modular: Módulo 5 en 1 con Ethernet Gigabit por defecto y opciones RS232, USB 2.0, lector 1D/2D o configuración RJ45+USB.
• Seguridad y sensores: TPM 2.0, opciones de lector de huellas y HF-RFID (NFC); GNSS y sensores ambientales para despliegues en campo.
• Durabilidad: Protección ESD (±8 kV contacto / ±15 kV aire), funcionamiento -20°C a 60°C, amplio rango de almacenamiento y tolerancia a la humedad.

Especificaciones técnicas

• Modelo: M10L
• Dimensiones: 292,1 × 192,1 × 23,8 mm
• Peso: 1290 g
• Pantalla: 10,1" FHD, resolución 1200 × 1920
• Brillo: 700 nits (opcional 1000 nits)
• Táctil: 10 puntos capacitivo, soporte para guantes
• SO: Windows 11 Pro (opcional Windows 11 Home / IOT)
• CPU: Intel® Core™ Ultra 5 226V (hasta 4,5 GHz, 8 núcleos)
• GPU: Intel® Arc™ 130V/140V
• Memoria: 16 GB LPDDR5x integrada (opción 32 GB)
• Almacenamiento: 256 GB PCIe SSD (opciones 512 GB / 1 TB)
• Batería: Li-ion 7,4 V 5000 mAh (~7,6 h), opcional 9800 mAh; respaldo interno 860 mAh
• Audio & Cámaras: Altavoz 1 W, micrófono integrado; frontal 5 MP, trasera 13 MP con flash
• I/O: Micro SD ×1, SIM ×1, USB 3.2 Type-A ×1, Thunderbolt 4 (Type-C) ×1, 3,5 mm ×1, HDMI 2.1a mini ×1, DC-in 5,5 mm ×1, pogo 12 pines ×1
• Módulo 5-en-1: Ethernet Gigabit (RJ45) por defecto; opciones RS232 / USB 2.0 / lector 1D/2D / RJ45+USB
• Inalámbrico: Intel® Wi‑Fi 6E, Bluetooth® 5.4
• WAN: 4G LTE estándar (opcional 5G)
• GNSS & Seguridad: GPS, GLONASS; TPM 2.0; huella & HF-RFID opcionales
• Durabilidad: IP65; MIL-STD-810H; resistencia a caídas 1,2 m (26 caídas)
• ESD & Certs: ESD ±8 kV contacto / ±15 kV aire; CE, FCC
• Entorno operativo: -20°C a 60°C; almacenamiento -30°C a 70°C; humedad 95% sin condensación

Accesorios y opciones

• Estándar: Adaptador, cable AC, correa de mano, asa de transporte
• Opcional: Cargador de acoplamiento, soporte para vehículo, batería extraíble/extendida, estación de carga 4x, módulos de lector de códigos de barras, lectores de huellas/HF-RFID
