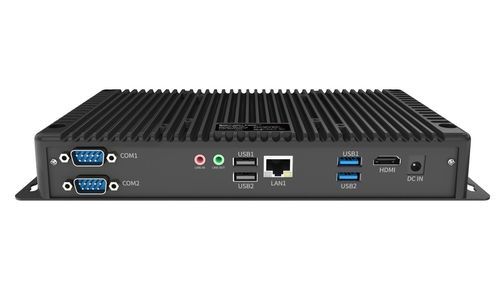

PC box EM-B10R

de montaje VESAde paredembarcado

Resumen
El B10R es un BOX PC embebido y compacto sin ventilador, equipado con el SoC Rockchip RK3568 y Android 12. Diseñado para despliegues industriales y de edge 24/7, ofrece bajo consumo, NPU integrado, E/S industriales flexibles y varias opciones de montaje (embebido, pared, sobremesa).

Puntos destacados

• SoC Rockchip RK3568: Cortex‑A55 quad‑core hasta 2,0 GHz
• NPU integrado (1 TOPS) y GPU Mali‑G52‑2EE para IA y gráficos en el edge
• Diseño fanless y carcasa cerrada para resistencia a polvo y vibraciones
• E/S completas: Ethernet Gigabit, opciones RS232/RS485, múltiples puertos USB, HDMI, dos jacks de audio
• Conectividad inalámbrica: Wi‑Fi 5 dual‑band y Bluetooth 5.0 estándar; 4G LTE opcional con soporte multi‑antena
• Chasis compacto con montaje embebido/pared/sobremesa y compatibilidad VESA 75×75 y 100×100

Descripción resumida
El B10R está pensado para tareas de edge computing industrial como gateway de borde, kioscos autoservicio, señalización digital y control industrial. Configuración estándar: 4 GB LPDDR4x en placa y 64 GB eMMC; expansión Micro SD hasta 512 GB.

Puntos básicos incluidos

• Modelo: EM‑B10R
• CPU: RK3568 (Cortex‑A55 quad‑core)
• GPU: Mali‑G52‑2EE
• NPU: 1 TOPS
• Sistema operativo: Android 12
• RAM: 4 GB LPDDR4x onboard
• Almacenamiento: 64 GB eMMC (Micro SD hasta 512 GB)

E/S y conectividad (resumen)

• Ranura Micro SD ×1
• Ranura SIM ×1
• USB 3.0 Tipo‑A ×1
• USB 3.0 OTG Tipo‑A ×1
• USB 2.0 Tipo‑A ×2
• Jack de audio 3,5 mm ×2 (Line In / Out)
• HDMI 2.0 Tipo‑A ×1
• Ethernet Gigabit (RJ45) ×1
• Serie: RS232 (D‑sub 9 pines) ×2 (opción: RS232 ×1 / RS485 ×1)
• Entrada DC 5,5 mm ×1 (soporta 12–24 V)
• Antenas SMA opcionales (SMA ×2 estándar, SMA ×3 opcional)

Despliegue y mecánica

• Chasis totalmente cerrado y sin ventilador para resistir polvo y vibraciones
• Soporte de montaje embebido, mural y de sobremesa
• Montaje VESA: 75 × 75 mm y 100 × 100 mm

Aplicaciones

• Gateway de edge industrial: conexión de equipos, sensores y redes para procesamiento local
• Kioscos autoservicio: computación compacta y fanless para terminales desatendidos
• Señalización digital: control multimedia y de pantallas en retail, transporte y espacios comerciales

Accesorios (ejemplos)

• Adaptador de CA (100–240 V, 48 W, 12 V/4 A)
• Kit de montaje / ganchos
• Antena Wi‑Fi (estándar)
• Antena 4G (opcional)

Especificaciones técnicas

• Modelo: EM‑B10R
• CPU: RK3568 (Cortex‑A55 quad‑core, hasta 2,0 GHz)
• GPU: Mali‑G52‑2EE
• Rendimiento NPU: 1 TOPS
• Sistema operativo: Android 12
• Memoria: 4 GB LPDDR4x (onboard)
• Almacenamiento: 64 GB eMMC; Micro SD hasta 512 GB
• Dimensiones: 264 mm (L) × 135,2 mm (A) × 37,2 mm (H)
• Peso: 671 g
• Color: Negro
• E/S: Micro SD ×1; SIM ×1; USB3.0 ×1; USB3.0 OTG ×1; USB2.0 ×2; Jack 3,5 mm ×2; HDMI2.0 ×1; Ethernet Gigabit ×1; RS232 D‑sub 9 pines ×2 (opt. RS232 ×1 / RS485 ×1); DC‑in 5,5 mm (12–24 V) ×1; SMA ×2 (opt. ×3)
• Fuente de alimentación: AC 100–240 V, 50/60 Hz, 48 W (12 V/4 A)
• Inalámbrico: Wi‑Fi 5 (dual‑band), Bluetooth 5.0
• Celular: 4G LTE opcional
• Temperatura de funcionamiento: -20 °C a 60 °C
• Temperatura de almacenamiento: -30 °C a 70 °C
• Humedad: 95 % (sin condensación)
• Eléctrico y fiabilidad: entrada de amplio voltaje 12–24 VDC, protección ESD, protección contra sobretensión/OVP, alta inmunidad EMI, protección eléctrica multicapa
• Diseñado para operación industrial continua 24/7
