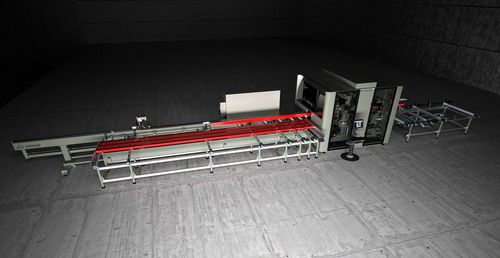

Centro de mecanizado CNC 13 ejes QUADRA L series

12 ejeshorizontalpara aluminio

Centro de mecanizado de 13 ejes CNC, realizado para efectuar trabajos de fresado, perforación y corte en perfiles de aluminio y aleaciones ligeras. Opcionalmente puede estar dotado de un módulo de retestado. QUADRA L0 está compuesta por un almacén automático y un sistema de alimentación de empuje para perfiles de hasta 7500 mm, con sistema de movimiento de la pinza para el bloqueo del perfil. Gracias al sistema de movimiento de la pinza, el alimentador vuelve a su posición inicial, permitiendo simultáneamente al cargador preparar el perfil sucesivo. En la parte central se encuentran el módulo de fresado, el módulo de corte y opcionalmente el módulo de retestado. En el módulo de fresado de 4 ejes CNC están instalados 4 electromandriles que permiten trabajar en todo el contorno de la pieza, comoquiera que esté orientada. El módulo de corte cuenta con un disco de Ø 350 con movimiento horizontal sobre tres ejes CNC. El módulo de retestado opcional trabaja sobre dos ejes CNC mediante un grupo fresas. QUADRA L0 incluye además un extractor automático desde el cabezal de corte hasta el almacén de descarga. El cabezal está constituido por un almacén de correas transversales, para la descarga de piezas trabajadas con longitud de hasta 4000 mm (7500 mm opcional). La unidad de trabajo está equipada con cabina de insonorización de la parte central operativa que, además de proteger al operador, permite reducir el impacto acústico ambiental.
