Software configuración cg-fd-tool

de interfazde red CAN

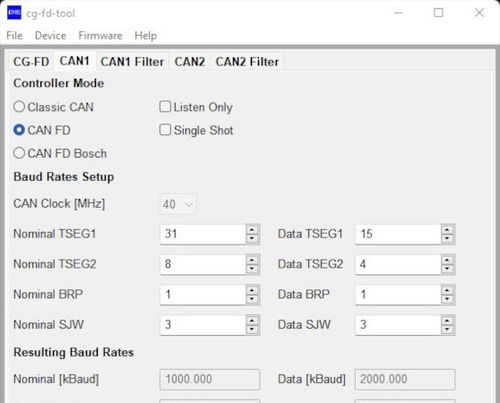

Para facilitar la configuración del CAN FD/CAN Gateway CG-FD/E se ha desarrollado el software intiutivo cg-fd-tool. La interfaz gráfica de usuario (GUI) carga una configuración desde el dispositivo a través de USB o desde un archivo. Una vez adaptada a las necesidades del usuario, puede cargarse de nuevo en la pasarela o guardarse de nuevo en un archivo en formato JSON. La generación de una configuración puede hacerse incluso desde cero sin una pasarela conectada. La herramienta muestra la configuración actual del dispositivo conectado y permite ajustar los modos del controlador CAN, la configuración de la velocidad en baudios y el tiempo de recuperación del bus apagado. Además, se pueden establecer filtros para los mensajes transferidos entre los dos canales CAN. Si la pasarela conecta un sistema CAN FD con una red CAN clásica, la herramienta ofrece tres opciones para gestionar el transporte de CAN FD a CAN clásico. Los mensajes CAN FD pueden descartarse siempre, descartarse sólo si su longitud es superior a 8 o enviarse siempre, pero su longitud puede truncarse hasta un máximo de 8 bytes. El programa de configuración cg-fd-tool ofrece una forma intuitiva y rápida de configurar una pasarela CG-FD/E para los casos de aplicación más comunes. Características especiales Software de configuración cg-fd-tool Compatible con CAN clásico y CAN FD Interfaz gráfica de usuario (GUI) Configuración desde el dispositivo a través de USB o desde JSON externo
