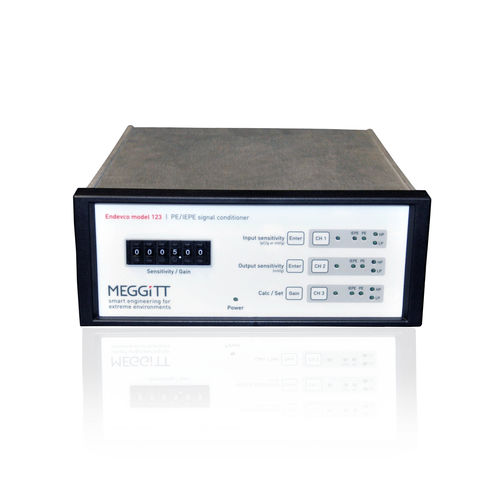

Acondicionador de señal 123

El modelo 123 es un nuevo acondicionador de señales de 3 canales controlado por microprocesador para Piezoeléctricos (PE) o sensores piezoeléctricos electrónicos integrados (IEPE). El modelo 123 incorpora un amplificador de carga cuando se usa con los sensores de PE. Una fuente de corriente integral de 0, 4 o 10 mA, seleccionable por el usuario, con 20 Vcc el voltaje de conformidad se utiliza con los sensores de la IEPE. Una interfaz amigable permite programar la entrada Sensibilidad y sensibilidad de salida, permitiendo entonces al instrumento calcular la ganancia del amplificador. Toda la ganancia las selecciones se almacenan en una memoria no volátil y se reinician cuando se aplica la energía. La ganancia también puede ser ...ingresado directamente si se desea. El modelo 123 utiliza un modo SLEEP del microprocesador para eliminar el ruido del reloj de alta frecuencia y su armónicos asociados. El microprocesador se despierta momentáneamente para reconocer el interruptor del panel frontal depresiones, luego pasa al SLEEP inmediatamente después de procesar y ejecutar la función solicitada. Esto permite que los amplificadores funcionen con un mínimo de ruido autogenerado y proporciona un limpio, libre de relojes señales amplificadas. El modelo 123 también utiliza reguladores de voltaje lineal de bajo ruido en lugar de conmutar reguladores para minimizar las interferencias. El modelo 123 utiliza DAC de 12 bits, para cada canal, para ajustar las ganancias del amplificador de 0,00 a 999,9 con un 0,5% de precisión. Las ganancias del amplificador pueden ser cambiadas "sobre la marcha" sin dañar el instrumento. El modelo 123 proporciona una respuesta de frecuencia de banda ancha de 1,5 Hz a 230 kHz, con un enchufe opcional, de 4 polos Hay disponibles módulos de filtro Butterworth de paso alto y paso bajo. La selección del filtro se realiza a través del panel trasero interruptores. El panel frontal anuncia que los LEDs muestran las selecciones de los filtros. Cada canal puede conducir 10 mA en un 1k carga de ohmio.
