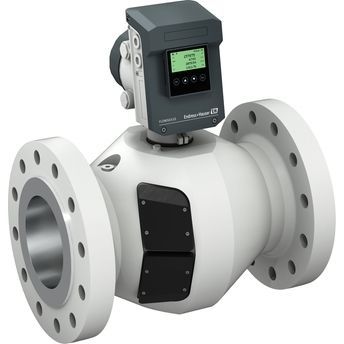

Caudalímetro por ultrasonidos FLOWSIC610

volumétricopara hidrógenoDN150 - 6"

Resumen
Compacto, preciso y diseñado para la transferencia de custodia de hidrógeno. FLOWSIC610 es un caudalímetro ultrasónico aprobado por MID para medición fiscal de hidrógeno. Diseño full-bore, amplio rango de turndown y opción de indicador de pureza basado en la velocidad del sonido. Disponible en DN50 … DN400, clase de precisión fiscal 1.

Ámbito de aplicación
Diseñado para transferencia de custodia y aplicaciones de proceso en infraestructuras de hidrógeno.

• Medición de transferencia de custodia de hidrógeno
• Transporte y almacenamiento
• Gasoductos de exportación desde electrolizadores
• Medición en estaciones de compresión de hidrógeno

Características del equipo

• Clase de precisión fiscal 1
• Rendimiento de flujo probado hasta 60 m/s (200 ft/s)
• Diseño full-bore con caída de presión despreciable
• Amplio ratio de turndown hasta 1:160
• Indicador opcional de pureza de hidrógeno (velocidad del sonido)
• Transductores ultrasónicos intrínsecamente seguros adecuados para hidrógeno

Ventajas

• Medición fiscal clase 1 para tamaños DN50 a DN400 con turndown hasta 1:160
• Solución fiable para aplicaciones de transferencia de custodia
• Rendimiento probado a altas velocidades de flujo (hasta 60 m/s)
• Indicación de pureza en tiempo real para control de proceso
• Puesta en marcha rápida con soporte de FLOWgate™

Especificaciones principales

• Variables medidas: Volumen a.c., caudal volumétrico a.c., velocidad del gas, velocidad del sonido, pureza de hidrógeno (opción)
• Medio de medida: Hidrógeno (pureza >95 %; >90 % bajo pedido)
• Tamaño nominal de tubería: DN50 … DN400 / 2" … 16"; otros bajo pedido
• Precisión: Clase de precisión fiscal 1
• Rendimiento máximo: Probado hasta 60 m/s (200 ft/s)
• Ratio de turndown: Hasta 1:160
• Diseño: Full bore, sin caída de presión adicional
• Opciones: Indicador de pureza de hidrógeno (basado en velocidad del sonido)
• Transductores: Transductores ultrasónicos intrínsecamente seguros

Especificaciones técnicas

• Familia de producto / modelo: FLOWSIC610
• Aplicación: Medición de transferencia de custodia de gas hidrógeno
• Variables medidas: Volumen a.c., caudal volumétrico a.c., velocidad del gas, velocidad del sonido, indicación de pureza (opción)
• Medio de medida: Hidrógeno (pureza >95 %; >90 % bajo pedido)
• Tamaño nominal: DN50 … DN400 (2" … 16"), otros bajo pedido
• Clase de precisión: 1 (fiscal)
• Rendimiento máximo probado: hasta 60 m/s (200 ft/s)
• Ratio de turndown: hasta 1:160
• Diseño: Caudalímetro ultrasónico full-bore, caída de presión despreciable
• Puesta en servicio: Soportada por FLOWgate™ para puesta en marcha rápida
• Opciones / características: Indicador de pureza de hidrógeno, transductores intrínsecamente seguros, amplio turndown, apto para medición fiscal
