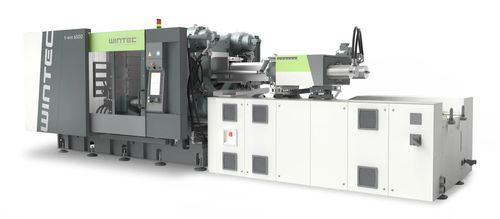

Máquina de inyección horizontal t-win

servohidráulicapara ciclos de producción rápidosde dos platos

Visión general
El WINTEC t‑win es una máquina de moldeo por inyección económica de doble platina con accionamiento servo‑hidráulico, diseñada para producción casi estándar y altos volúmenes. Ofrece una huella compacta, operación eficiente en energía y alta disponibilidad para un amplio rango de aplicaciones, desde artículos del hogar hasta componentes automotrices. Fuerzas de cierre aproximadas de 4,500 kN a 40,000 kN.

Características clave

• Diseño de cierre con doble platina que proporciona alta rigidez y menor ocupación de espacio
• Guías lineales precisas y bloqueo sincronizado para soporte estable del molde
• Placa de presión de carrera corta y barras guía expuestas para cambios rápidos de herramienta y mantenimiento simplificado
• Diseño compacto de la máquina optimizado para celdas de producción que ahorran espacio
• Concepto de accionamiento servo‑hidráulico (servowin) para operación eficiente y alto rendimiento

Unidad de cierre / diseño mecánico
La unidad de cierre cuenta con dos platinas, guías lineales precisas y bloqueo sincronizado para garantizar estabilidad en ciclos rápidos. La placa de presión de carrera corta y las barras guía expuestas facilitan el mantenimiento y reducen los tiempos de cambio de molde.

Unidad de inyección y accionamiento
Unidades de inyección potentes combinadas con el accionamiento servo‑hidráulico servowin proporcionan un equilibrio entre rendimiento y flexibilidad para distintos pesos de disparo y requisitos de ciclo. El diseño compacto de la unidad de inyección facilita la puesta a punto y una producción eficiente.

Control y asistencia digital
La unidad de control C3, intuitiva, ofrece funcionalidad e‑move, asistentes digitales y funciones ampliables para simplificar la operación y garantizar resultados reproducibles en producción en serie.

Aplicaciones — ejemplos

• Piezas automotrices: producción en serie de componentes interiores/exteriores, adecuada para procesos como espumado físico con énfasis en calidad de pieza y rentabilidad.
• Carcasas de batería: ejemplo t‑win 5500 — fuerza de cierre ~5,500 kN, peso de inyección ~970 g, tiempo de ciclo ejemplo ~75 s (datos de prueba de aplicación).
• Componentes decorativos y empaques: t‑win 4500 compacto configurado para movimientos rápidos y corta subida de cierre para minimizar tiempos de ciclo en envases decorativos.
• Accesorios y componentes técnicos: diseños multicanal y ciclos cortos para alta productividad en piezas pequeñas y medianas.

Marca / Concepto
WINTEC, marca del grupo ENGEL (fundado en Changzhou en 2014), se centra en máquinas y servicios fiables para el segmento de productos de consumo industrial. Las máquinas WINTEC se desarrollan con colaboración de equipos de ingeniería globales combinando experiencia internacional y principios de ingeniería austríacos.

Especificaciones técnicas

• Tipo de máquina: Two‑Platen
• Tipo de accionamiento: Servo‑Hydraulic (servowin)
• Fuerza de cierre (rango): approx. 4,500 kN a 40,000 kN
• Unidad de control: C3 (operación intuitiva, e‑move, asistentes digitales)
• Unidad de cierre: dos platinas, guías lineales precisas, placa de presión de carrera corta, bloqueo sincronizado, barras guía expuestas
• Unidad de inyección / accionamiento: unidad de inyección hidráulica con servowin para operación eficiente
• Aplicaciones objetivo: producción casi estándar y de alto volumen — bienes del hogar, piezas técnicas, embalaje, componentes automotrices
