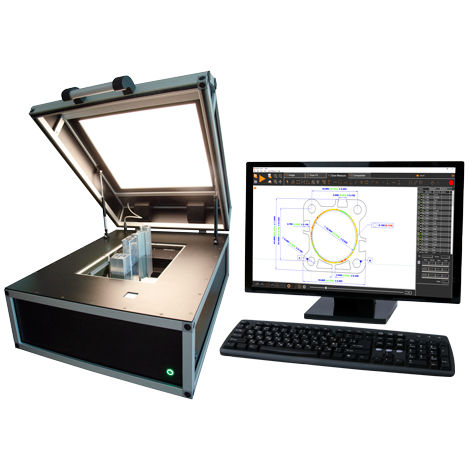

Sistema de medición de geometría SFM

de diámetrode espesorangular

Qué es SFM Es para los profesionales que quieren ver el panorama general, no sólo las mediciones parciales con calibradores y comparadores ópticos. Scan Fit and Measure es un sistema 2D para la medición e inspección fuera de línea de la geometría de los perfiles. Se utiliza como herramienta de control de calidad, lo que permite que varios tipos de instalaciones de producción se beneficien reduciendo los costes y minimizando las desviaciones del producto. La tecnología de escáner plano es adecuada para la medición de perfiles de aluminio, plástico, caucho, silicona y extrusión de tubos médicos. Fácil de configurar y utilizar, el sistema de medición 2D ofrece una evaluación instantánea de PASA/FALLO basada en un amplio conjunto de dimensiones geométricas y tolerancias predefinidas por el cliente. Proporciona una comparación visual de la imagen escaneada con el modelo CAD basada en la medición precisa del tamaño, la posición, el grosor de la pared y el GD&T (Geometric Dimensioning and Tolerancing). El gran campo de visión de 300mm x 400mm (11 3/4" x 15 3/4") permite la medición de piezas de gran tamaño y múltiples, acelerando así el control de calidad y asegurando un flujo de producción intacto y continuo. PRUEBA Características del sistema - Salida de datos de estándar abierto para la integración con otros sistemas de información y elaboración de informes - Entrada de datos de estándar abierto para la integración con otros dispositivos de medición (de terceros) - Campo de visión de hasta 300 mm x 400 mm (11,3/4" x 15,3/4"), altura de la pieza de hasta 130 mm (5,1/8") - Diseño robusto para el funcionamiento en el taller - Medición de varias piezas a la vez para agilizar y reducir la carga de trabajo - Vistas separadas del perfil, las dimensiones y el comparador para una evaluación inequívoca - Preparación de plantillas de medición CAD de una sola vez - Características de construcción para una medición completa
