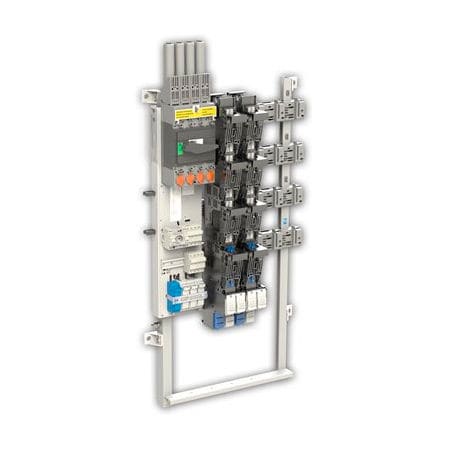

Panel de distribución equipado NX1016878

Cuadro de distribución Cuadro de distribución TIPI 4-500 Los cuadros IP2X TIPI 4-500 de BT protegen y despachan la red de distribución de BT en las subestaciones de MT/BT, justo detrás del transformador de 250 kVA Los cuadros IP2X TIPI 4-500 de BT incluyen un seccionador tetrapolar de corte de carga con corte seguro, un cortocircuito de enlace ascendente, una barra colectora IP2X equipada con tomas de alimentación de reserva, hasta 4 alimentadores + 1 alimentador temporal y una protección del circuito interno de la estación, y un corte de alimentación de alumbrado público (ACG). Ensto Novexia SAS - El índice de protección IP2X proporciona un funcionamiento seguro y elimina la necesidad de accesorios para las posiciones de los alimentadores libres. Cuando el interruptor está abierto, se realiza una conexión eléctrica entre el neutro del transformador y la tierra Fusibles de cuchilla completa tamaño T2 HN tipo 125 A a 400 A Póngase en contacto con nosotros para definir sus necesidades (número de alimentadores, opción, embalaje para el envío, etc.) Tensión nominal (Ur): - 0,44 kV Corriente nominal: - 500 A Tensión nominal de resistencia a la frecuencia (50 Hz - 1min): - 10 kV Nivel de tensión soportado por impulso de rayo (1,2/50): - 20 kV Corriente nominal de ruptura de carga principalmente activa: - 500 A Corriente nominal de corta duración (0,5s): - 10 kA/s Corriente nominal de corta duración (pico): - 17 kA/s Normas: - ST 63-S-61 (2017) Número máximo de alimentadores: - 4 Grado de protección: - IP2X
