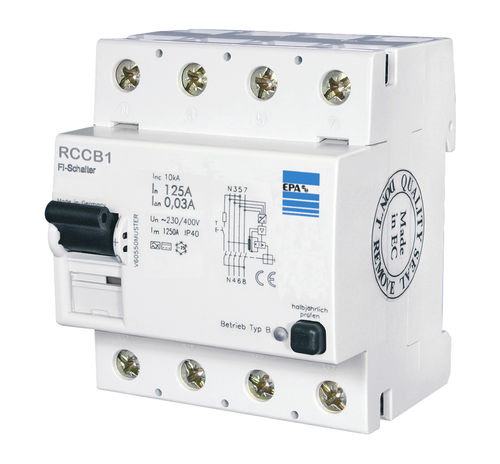

Interruptor diferencial diferencial RCCB series

de corriente residualAC/DCde frecuencia de conmutación

Los interruptores diferenciales sensibles a CA/CC del tipo EPA RCCB B1 y RCCB B2 están diseñados para su uso en sistemas de CA de 50 Hz con equipos electrónicos, como convertidores de frecuencia, sistemas de alimentación ininterrumpida (SAI), fuentes de alimentación conmutadas, controladores de ángulo de fase (arrancadores suaves) y controladores de tiristores. Los dispositivos modernos de electrónica de potencia, como los convertidores de frecuencia y los convertidores CA/CC, producen una tensión bipolar modulada por ancho de pulsos en la salida, que debe tener frecuencias de conmutación de hasta 20 kHz. En caso de avería, estos recursos pueden provocar, además de corrientes residuales de CA de 50 Hz y de CC de impulsos, también corrientes residuales de CC suaves y corrientes residuales con frecuencias mixtas (en los convertidores de frecuencia, por ejemplo, la frecuencia de conmutación y la frecuencia de salida). Los interruptores diferenciales disponibles en el mercado con característica de disparo AC o A (según IEC 60755) no pueden captar correctamente estas corrientes residuales, por lo que no se garantiza un disparo correcto del interruptor diferencial. RCCB sensibles a CA/CC (tipo B / B+) Característica especial para su uso con equipos electrónicos, por ejemplo, convertidores de frecuencia Detecta corrientes de defecto de CC pulsantes y suaves Detecta corrientes de defecto de CA de baja a alta frecuencia para una óptima protección personal y contra incendios Además, incluso el disparo correcto de un interruptor diferencial de tipo CA o A con corriente diferencial de CA o corriente de defecto de CC pulsante de 50 Hz puede verse afectado negativamente o incluso verse impedido por una corriente diferencial de CC suave coexistente. Los interruptores diferenciales de la serie EPA RCCB1,
