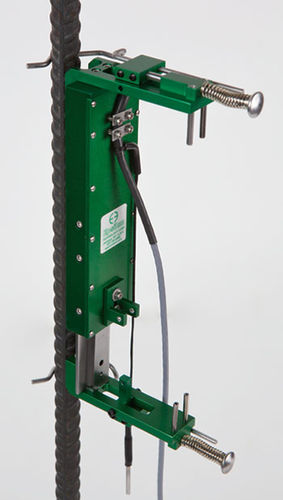

Extensómetro de galga extensométrica 3543 series

axial

Este modelo está disponible en longitudes de calibre a partir de 50 mm (2 pulgadas), con rangos de medición de hasta 100 mm (4 pulgadas). El diseño exclusivo se separa en dos mitades y el extensómetro puede dejarse encendido hasta el fallo de la probeta. Estos extensómetros se utilizan ampliamente cuando se requieren muestras largas. Son ideales para ensayos de barras de acero, uniones soldadas y materiales de alambre. Con muchos años de fiabilidad demostrada, los extensómetros modelo 3543 están diseñados para permanecer encendidos hasta el fallo con probetas como barras de refuerzo que dañarían los extensómetros axiales estándar. Epsilon ha diseñado el modelo 3543 para que sobreviva al fallo de la probeta separándose en dos mitades, evitando así cualquier daño a su módulo de bandas extensométricas. Durante el funcionamiento, la mitad superior del extensómetro se separa del cuerpo principal y los haces de medición cónicos activan las flexiones de las bandas extensométricas dentro de la unidad. Este diseño exclusivo permite largos rangos de medición y, al mismo tiempo, mantiene la compatibilidad con la electrónica de los transductores de bandas extensométricas. Estos modelos ofrecen una gran precisión y son ligeros pero resistentes, con una fuerza de funcionamiento reducida. Son unidades sólo de tensión. Las unidades tienen bordes de cuchilla de acero endurecido para herramientas. Las formas de alambre de conexión rápida estándar suministradas con el extensómetro funcionan en probetas redondas de hasta 25 mm (1 pulgada) de diámetro y en probetas planas de hasta 12 x 31 mm (0,5 x 1,25 pulgadas). Hay disponibles formas de alambre opcionales para su uso en muestras más grandes. Consulte el modelo 3542L para longitudes de calibre largas con rangos de medición más pequeños y también los extensómetros ópticos sin contacto Epsilon ONE®.
