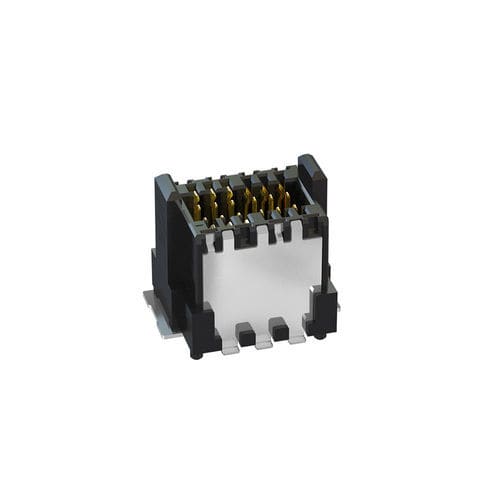

12 clavijas
altura de apilamiento sin acoplar: 2,65 mm
Blindaje EMC
SMT
0.paso de 8 mm
Nivel de rendimiento 1
Nivel de prestaciones
IEC 60512-9-1:2010 - 1
Nº de contactos - 12
Distancia entre placas - 7,5 mm a 15,0 mm
Material aislante - LCP, UL 94 V-0
Valor CTI
IEC 60112 - 150
Material de contacto - Aleación de cobre
Recubrimiento - Au sobre Ni
Área de terminación - Sn sobre Ni
Fuerza de unión por clavija - ≤ 0,5 N
Fuerza de separación por clavija - ≤ 0,4 N
Durabilidad
IEC 60512-9-1 - 500 ciclos de acoplamiento
Coplanaridad - ≤ 0,1 mm
Vibración, sinusoidal
IEC 60512-6-4 - 10 - 2000 Hz, 20g
Problemas de acoplamiento de contactos si se producen vibraciones, sinusoidal
IEC 60512-2-5 - ≤ 1 µs
Choque, semisinusoidal
IEC 60512-6-3 - 50g, 11 ms
Problemas de acoplamiento de los contactos si se produce choque, semisinusoidal
IEC 60512-2-5
---
