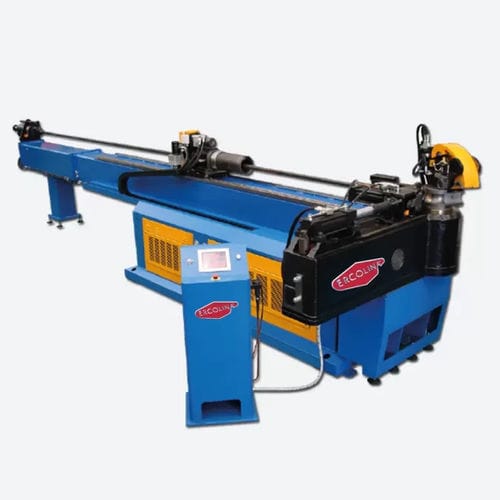

Máquina curvadora electrohidráulica GB100 SCNC6V3

de tubospara tuberíashorizontal

La GB100 SCNC6V3 cuenta con 6 ejes programables y accionados hidráulicamente: movimiento del carro (eje Y1), rotación del plano de plegado (eje B), ángulo de plegado (eje C), movimiento lateral de la corredera (eje X2), refuerzo (eje Y2) y movimiento del mandril (eje Y3). CARACTERÍSTICAS Estructura robusta y rígida Cabezal de hierro fundido esferoidal GS500 con alta resistencia mecánica y sistema de guías en configuraciones innovadoras (patentado) Eje de plegado compacto y resistente, con cadena y cilindro, que garantiza una velocidad de plegado constante para un alto rendimiento y precisión. Sistema de extracción del mandril accionado por un cilindro, con la posibilidad de programar la extracción anticipada del mandril. Control mediante pantalla táctil con visualización en 3D del tubo y sistema de prevención de colisiones entre el tubo y la máquina, el tubo y el suelo, el tubo y elementos externos, y el tubo y las herramientas. 6 ejes programables y accionados electrohidráulicamente: movimiento del carro (eje Y1) y rotación del plano de curvado (eje B) mediante motores eléctricos; el ángulo de plegado (eje C), el desplazamiento lateral del carro (eje X2), el refuerzo (eje Y2) y el movimiento del mandril (eje Y3) son hidráulicos. Kit Wi-Fi Extensión de 2 metros disponible (opcional) Importación de archivos en formato .iges, .dxf y Tekla (opcional)
