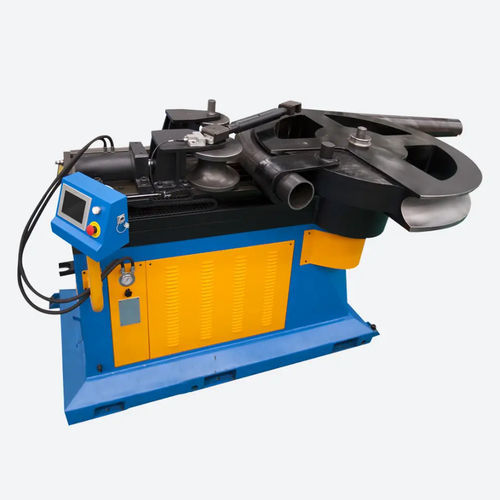

Máquina curvadora electrohidráulica TB180

de tuboscon asistencia digitalcon comando numérico

Descripción general
La TB180 es una curvadora de tubos por tracción rotativa equipada con el control TCPlus, diseñada para realizar curvados precisos, uso continuo y manejo sencillo.

CARACTERÍSTICAS

• Equipada con control TCPlus
• Pantalla táctil a color de 7″
• Nuevos iconos para mayor facilidad de uso
• Función OFFSET avanzada
• Cambio de idioma inmediato
• Ajuste automático de los componentes principales de la máquina
• Función de cambio rápido entre mm y pulgadas
• Velocidad de curvado programable para cada curvatura
• Posibilidad de añadir programas ilimitados vía USB
• Posicionador de 2 ejes opcional
• Cada programa puede contener hasta 30 curvaturas
• Posibilidad de curvar a la derecha o a la izquierda

Sistema de control (TC PLUS)

• Iconografía intuitiva y simplificada
• Pantalla 4.3″ (baseline TC Plus)
• Programación del ángulo de curvado
• Ajuste de la velocidad de curvado
• Inserción de valor de compensación por retroceso elástico
• Cada programa puede contener hasta 30 curvaturas
• Control en modo manual o programable
• Puede curvar a la derecha o a la izquierda
• Base de datos de herramientas según el programa usado
• Cambio de idioma inmediato
• Ajuste automático de los componentes principales (solo en 7″)
• Función de cambio rápido mm/pulgadas
• Preparado para Industria 4.0 (opcional)
• Conexión LAN / Wi‑Fi (opcional)

Atributos del producto
Diámetro externo mínimo: ⌀ 10 mm
Capacidad máxima de curvado: ⌀ 150 x 7.1 mm
Sistema de control: TC Plus
Radio mínimo de curvado: 100 mm
Radio máximo de curvado: 800 mm

Especificaciones técnicas

• Módulo de flexión: 20 cm³
• Diámetro externo mínimo: 10 mm
• Diámetro exterior máximo: 60 mm
• Radio máximo de curvado (CLR): 800 mm
• Radio mínimo de curvado (CLR): 100 mm
• Ángulo máximo de curvado: 210°
• Potencia instalada: 15 kW
• Velocidad de curvado: 1 rpm
• Dimensiones (L x A x H): 1000 x 1475 x 1900 mm
• Peso: 2700 kg
