Estación de prueba de dureza Model 450

de abrasiónuniversalautomática

Descripción general

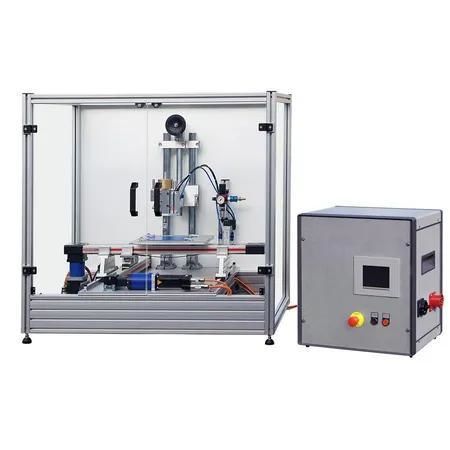

El banco de ensayo de rayado Modelo 450 según BMW/ERICHSEN es un sistema de ensayo controlado por PLC diseñado para realizar ensayos de rayado reproducibles en pinturas y superficies plásticas. El sistema consta de una unidad base con mesa de muestras XY accionada por servomotor y un accionamiento Z manual con portaherramientas universal y alimentación neumática de la herramienta, además de una unidad de control separada con pantalla táctil integrada para la introducción de parámetros. La carga de ensayo se ajusta mediante pesos acoplables.

Modos de ensayo de rayado

• Rayado lineal = movimiento lineal único
  • Parámetros: longitud / velocidad
• Fricción = movimientos lineales repetidos en el mismo punto
  • Parámetros: longitud / velocidad / número
• Matriz = movimiento lineal enrejado
  • Parámetros: longitud x / longitud y / tamaño de malla / velocidad
• Circuito = movimiento circular único
  • Parámetros: diámetro del círculo / velocidad de recorrido
• Figura de Lissajous = superposición de dos movimientos sinusoidales verticales con ligera diferencia de frecuencia
  • Parámetros: frecuencia / amplitud / número

Contenido del suministro

• Banco de ensayo de rayado según BMW/ERICHSEN, Modelo 450, compuesto por unidad base y unidad de control
• Cable de red CEE 16A (5 m)
• 4 garras de sujeción
• Manguera de aire (5 m)
• Adaptador de herramienta para la punta de ensayo
• Punta de ensayo según ISO (Ø 1 mm)
• 7 pesos de carga
• 2 llaves planas
• 2 llaves Allen
• Manual de instrucciones

Normas

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Especificaciones técnicas

• Accionamiento: eléctrico
• Velocidad máxima: 1000 mm/s
• Alimentación: 400 VAC, 50/60 Hz; red TN o TT
• Tamaño de la muestra (máx): 350 mm x 250 mm x 5 mm (L x A x A)
• Fuerza de ensayo: 3–30 N
• Perfiles de rayado: Van Laar, Bosch, ISO, Clemen, BMW, etc.
• Rango de carga de ensayo: (3–30) N // (graduación 1‑N)
• Suministro de aire comprimido: mín. 5 bar, máx. 10 bar
• Peso neto unidad base: aprox. 115 kg
• Dimensiones unidad de control (A x P x A): aprox. 600 mm x 450 mm x 570 mm
• Peso neto unidad de control: aprox. 40 kg
• Dimensiones unidad base (A x P x A): aprox. 1100 mm x 720 mm x 1000 mm

Características / especificaciones

• Operación controlada por PLC con entrada por pantalla táctil
• Mesa XY accionada por servomotor y accionamiento Z manual con alimentación neumática
• Carga de ensayo variable mediante pesos acoplables (3–30 N)
• Modos de ensayo programables (lineal, fricción, matriz, circular, Lissajous)
• Adecuado para ensayos de pinturas y superficies plásticas en I+D y control de calidad
