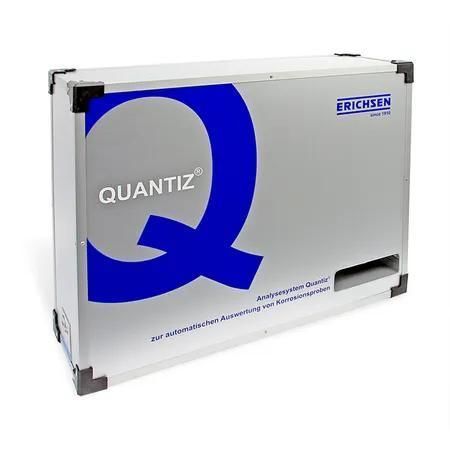

Sistema de análisis de datos QUANTIZ®

de muestrasautomáticopor cámara

Descripción
El sistema de análisis QUANTIZ® ofrece evaluación y documentación automáticas de muestras de corrosión mediante una unidad de imagen por cámara y una iluminación optimizada. La tecnología de iluminación permite análisis en distintos niveles de contraste y posibilita la evaluación de corrosión filiforme sin retirar manualmente las capas de pintura afectadas. Los parámetros de evaluación pueden ajustarse por el usuario según los requisitos de la prueba.

Posibles evaluaciones
Despegue en corte (scribe), corrosión en bordes, evaluación de corrosión filiforme y corrosión en la superficie.

Finalidad y aplicación
QUANTIZ® es un sistema combinado de hardware y software para la evaluación y documentación automáticas de diversas muestras de corrosión; se conecta mediante cable USB a ordenadores portátiles/PC estándar (a suministrar por el usuario). Diseñado para ensayos de laboratorio y control de calidad.

Alcance del suministro

• Sistema de análisis de superficie QUANTIZ®
• Hardware y software, dongle
• Cable USB
• Cable principal / fuente de alimentación
• Instrucciones de uso

Normas

• EN ISO 4628-8
• EN ISO 4628-10
• DIN EN ISO 21227
• EN ISO 21227-3
• EN ISO 21227-4
• PPG & Stellantis XScribe 16 SC / XScribe 16 SS
• EN ISO 2409
• SAE J 400
• ISO 4628-3
• ISO 4623-2
• ASTM D610-8
• ASTM D714
• GSB
• EQUALICOAT
• Volvo STD 1029, 5471
• Daimler PBODC361 (5,4)-2009
• TPJLR.52.561
• ISO 20567-1

Características / especificaciones técnicas

• Dimensiones: aprox. 620 x 220 x 530 mm (L x P x A)
• FOV (cámara): 190 x 110 mm (L x A)
• Peso neto: aprox. 4,8 kg
• Alimentación: 100 - 240 V AC, 50/60 Hz
• Ancho máximo de muestra: 150 mm
• Portátil / Estacionario: Portátil
